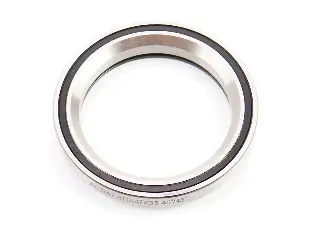

Подшипник рулевой колонки велосипеда ACB-47, 47×34×7 мм, 45°, 2RS, OEM

Подшипник рулевой колонки ACB-47

Подшипник ACB-47 предназначен для рулевой колонки велосипеда: он обеспечивает вращение вилки относительно рамы при повороте руля. От состояния подшипников и правильной регулировки рулевой зависит, насколько свободно поворачивается руль и удерживается ли вилка без люфта. Эта деталь нужна при замене изношенного подшипника с соответствующими размерами и посадочной геометрией.

Размер составляет 47×34×7 мм: наружный диаметр — 47 мм, внутренний — 34 мм, ширина — 7 мм. Обозначение модели — ACB-47, угол — 45°, дополнительные обозначения — 2RS и OEM. Кольцевая форма с центральным отверстием позволяет установить подшипник вокруг штока вилки; при подборе значение имеют не только диаметры, но и профиль опорных поверхностей.

Когда нужна замена

Повод проверить подшипник — шероховатое вращение, хруст, заедание или заметная ступенька при повороте руля через одно и то же положение. Люфт при покачивании велосипеда с зажатым передним тормозом тоже требует проверки рулевой. Однако сам по себе стук ещё не доказывает износ: сначала проверяют посадку деталей и регулировку, затем состояние снятого подшипника.

Попадание воды и грязи, повреждение уплотнений и чрезмерная затяжка способны ускорить износ. Если очищенный снаружи подшипник вращается с заеданиями, имеет коррозию или ощутимый внутренний люфт, регулировка не восстановит его дорожки качения. Попытка убрать такой люфт дополнительной затяжкой может сделать руль тугим.

Что сверить при подборе

Измерьте снятый подшипник штангенциркулем: отдельно наружный диаметр, отверстие и ширину. Сопоставьте обозначения и наклон посадочных поверхностей с прежней деталью и требованиями рулевой колонки. Угол 45° нужно проверять вместе с профилем сопрягаемых колец: одного совпадения наружного диаметра недостаточно для правильной опоры.

Также проверьте, какой подшипник заменяется в вашей рулевой: верхний и нижний могут отличаться. Ориентируйтесь на деталь из конкретного посадочного места. Неподходящая ширина меняет положение крышки и колец, а несовпадающий профиль мешает плотной посадке. В результате после сборки могут остаться люфт, перекос или тугое вращение.

Установка и проверка

При разборке поддерживайте вилку и сохраняйте порядок колец, крышки и проставок. Очистите посадочное место от грязи и старой смазки, осмотрите опорное и компрессионное кольца, уплотнения и второй подшипник рулевой. Повреждённые соседние детали меняют по состоянию: новый подшипник не устранит люфт в разбитом посадочном месте.

Установите подшипник правильной стороной, без перекоса, по схеме рулевой колонки. Не забивайте его ударами и не пытайтесь притянуть несовпадающую посадку крепежом. Смазку на сопрягаемые поверхности наносите согласно требованиям производителя рулевой; усилие при установке не должно передаваться через тела качения.

После сборки отрегулируйте преднатяг предусмотренным для вашей рулевой способом и закрепите соединения с требуемым моментом. Проверьте свободный поворот руля в обе стороны и отсутствие люфта. Если устранить люфт удаётся только ценой тугого вращения, повторно проверьте посадку, порядок колец и соответствие подшипника.
