Кнопка включения и выключения 9081 с монтажной пластиной для бетономешалки

Кнопка 9081 с монтажной пластиной для бетономешалки

Кнопочный выключатель предназначен для запуска и остановки электродвигателя бетономешалки. Он устанавливается на панели управления и подходит для ремонта техники, в которой штатный выключатель соответствует исполнению 9081. Модуль объединяет органы управления, четырехконтактный коммутационный блок и прямоугольное монтажное основание, поэтому при подборе необходимо проверять не только назначение детали, но и ее конструкцию.

Конструкция и назначение

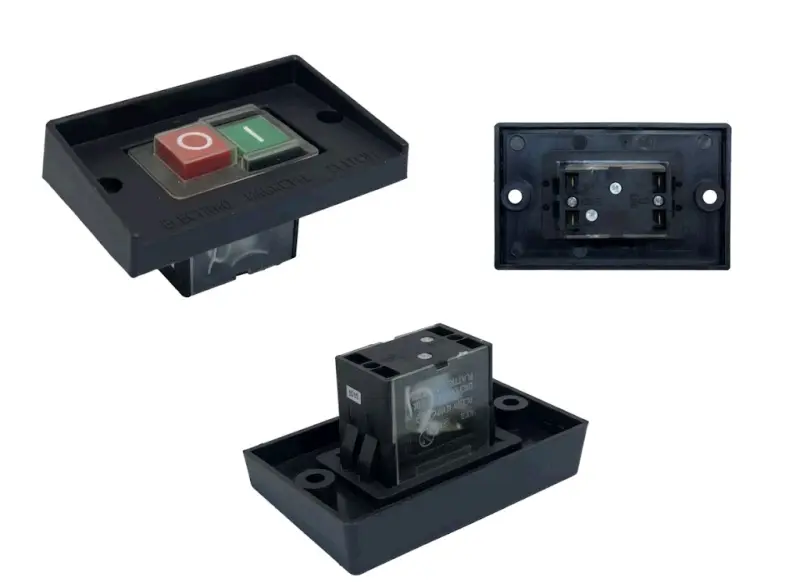

На лицевой стороне расположены две раздельные клавиши: зеленая с обозначением «I» служит для включения, а красная с обозначением «O» — для остановки. Такое расположение позволяет управлять бетономешалкой с одной панели. С обратной стороны основания находится корпус выключателя с четырьмя контактами для присоединения проводов. Монтажная пластина имеет два отверстия под крепеж и закрывает место установки в корпусе оборудования.

Кнопка востребована при восстановлении бетономешалки, если прежний выключатель получил механические повреждения, клавиши нажимаются некорректно, контакты имеют следы перегрева либо двигатель не реагирует на команды пуска и остановки. Перед заменой следует проверить кабель, соединения и сам двигатель: похожие признаки могут возникать и при неисправностях других компонентов оборудования.

Как проверить совместимость

Обозначение 9081 указывает на тип исполнения, однако для уверенного подбора одного названия бетономешалки недостаточно. Выпускаются выключатели с различным числом контактов, формой основания и расположением крепежа. Новую деталь нужно сопоставить со снятым модулем по нескольким признакам:

• Количество контактов. Эта версия имеет четыре контакта; их число и расположение должны соответствовать прежнему подключению.
• Форма монтажной пластины. Сравните контур основания, положение двух крепежных отверстий и размеры посадочного места в панели.
• Глубина корпуса. За панелью должно оставаться достаточно пространства для блока выключателя, проводов и контактных соединений без перегибов и зажатия.
• Схема подключения. До отсоединения старой кнопки зафиксируйте расположение проводов и убедитесь, что оно соответствует схеме бетономешалки.
• Электрические параметры. Номинальные значения новой кнопки должны отвечать требованиям двигателя и данным прежнего выключателя; выбирать их только по внешней форме нельзя.

Установка и проверка после ремонта

Работы выполняют при полностью отключенной от электросети бетономешалке. Перед демонтажем полезно отметить каждый провод, затем проверить состояние наконечников и изоляции. Ослабленные, окисленные или перегретые соединения необходимо привести в исправное состояние до подключения нового модуля. Провода присоединяют согласно схеме конкретной бетономешалки, а основание закрепляют без перекоса и чрезмерного усилия.

После сборки проверьте, что монтажная пластина прилегает к панели, крепеж удерживает ее неподвижно, провода не зажаты корпусом, а обе клавиши нажимаются свободно. Если назначение контактов или параметры прежней кнопки определить невозможно, установку следует поручить специалисту по ремонту электрооборудования.

Модель 9081 подойдет для ремонта в тех случаях, когда требуется четырехконтактная кнопка пуска и остановки на прямоугольной монтажной пластине. Сопоставление снятой детали по контактам, посадке, креплению и схеме подключения помогает избежать ошибки и восстановить штатное управление бетономешалкой.
