Кнопка для бетономешалки ZL 83, 4 контакта

Кнопка для бетономешалки ZL 83 на 4 контакта

Кнопочный выключатель предназначен для запуска и остановки электродвигателя бетономешалки. Он устанавливается в панели управления и подходит для ремонта техники, в которой штатно применен блок формата ZL 83 с четырьмя контактами. Раздельные органы управления делают действие понятным: зеленая кнопка с символом «I» используется для включения, красная с символом «O» — для остановки. Такое исполнение удобно при ежедневной работе со смесителем, когда оператору нужно быстро и однозначно управлять приводом.

Назначение и конструкция

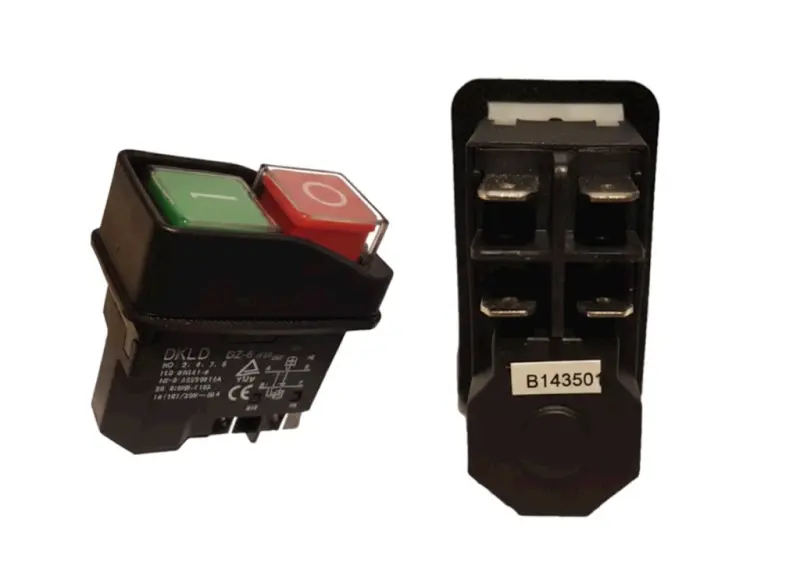

Блок собран в черном корпусе и имеет две кнопки разного цвета. На задней части расположены четыре плоских ножевых вывода, размещенные попарно. На корпусе присутствует обозначение DKLD DZ04, поэтому при подборе его стоит учитывать вместе с названием ZL 83 и конфигурацией контактов. Кнопка относится к запчастям для бетономешалок и применяется при восстановлении штатного управления двигателем, а не как универсальный выключатель для любой техники.

Поводом для замены могут быть повреждение корпуса или клавиш, ослабление соединений, следы нагрева на клеммах либо нестабильный отклик бетономешалки на команды запуска и остановки. Перед покупкой следует проверить и сам выключатель, и состояние проводов с наконечниками: установка новой кнопки не устранит неисправность кабеля, двигателя или другого компонента оборудования.

Что сверить перед заказом

• Исполнение: кнопочный блок ZL 83 с отдельными зелёной и красной клавишами.
• Количество подключений: четыре плоских контакта на задней стороне корпуса.
• Маркировка корпуса: DKLD DZ04 — дополнительный ориентир при сравнении со снятой деталью.
• Габариты и посадка: сравните длину, ширину, глубину корпуса, форму передней рамки и способ фиксации со старой кнопкой.
• Расположение выводов: важны не только их количество, но и взаимное положение, ширина клемм и свободное место для разъёмов внутри панели.
• Электрические параметры: номинальное напряжение и ток должны соответствовать штатному выключателю и характеристикам конкретной бетономешалки.

Одинаковая красно-зеленая компоновка встречается у разных выключателей, поэтому выбирать деталь только по внешнему сходству нельзя. Несовпадение глубины корпуса может помешать установке в панель, а другая конфигурация выводов — корректному подключению штатной проводки. Если старая кнопка сохранилась, сопоставьте детали рядом и отдельно измерьте посадочное место.

Установка и проверка

Перед демонтажем бетономешалку необходимо отключить от сети. Зафиксируйте расположение проводов до их снятия и подключайте новый блок по схеме конкретной модели оборудования; цвет изоляции проводника сам по себе не определяет назначение контакта. Наконечники должны надеваться плотно, без перекоса и деформации выводов. Корпус устанавливают без натяга проводки и без механического давления со стороны панели.

После сборки проверьте свободный ход обеих кнопок, надежность фиксации блока и правильный отклик двигателя на команды «I» и «O». Первую проверку выполняют кратковременно, без рабочей загрузки барабана. При поврежденных клеммах, измененной проводке или отсутствии понятной схемы подключение следует поручить специалисту. Правильно подобранная кнопка ZL 83 возвращает бетономешалке привычное раздельное управление запуском и остановкой без переделки штатной панели.
