Кнопка бетономешалки ZL141 с крышкой, 4 контакта

Кнопка для бетономешалки ZL141 с крышкой, 4 контакта

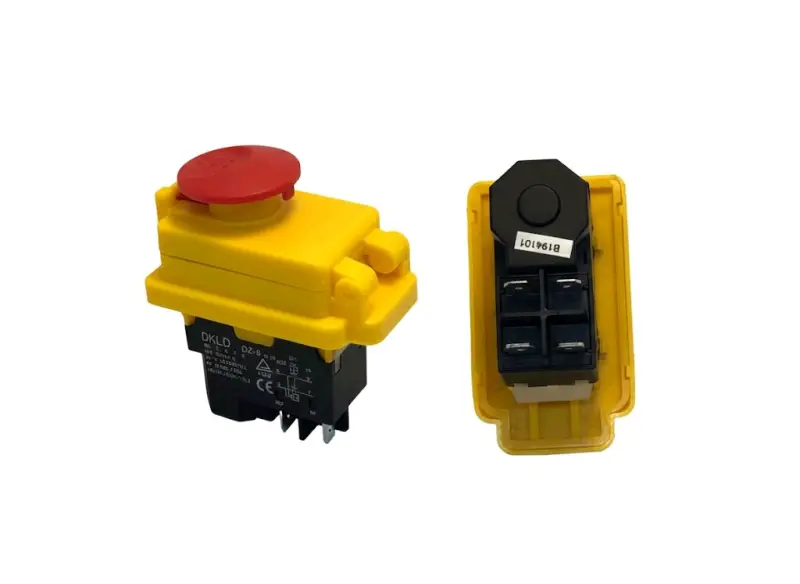

Пусковая кнопка ZL141 предназначена для замены блока включения и остановки привода бетономешалки. Исполнение рассчитано на подключение через четыре контакта и объединяет кнопочный механизм с откидной желтой крышкой. На крышке расположен крупный красный нажимной элемент: остановить привод можно, не открывая панель управления. Такая компоновка удобна для строительного оборудования, где команда остановки должна оставаться доступной во время работы.

Назначение и устройство

Кнопка передает команды запуска и остановки на систему управления электродвигателем. Крышка закрывает внутреннюю кнопочную панель и помогает избежать случайного воздействия на клавиши при перемещении или обслуживании оборудования. Четыре контактных вывода находятся в нижней части корпуса. Модель выбирают именно как деталь для бетономешалки, но одного совпадения назначения недостаточно: у похожих выключателей различаются корпус, посадка, расположение выводов, схема подключения и допустимые электрические параметры.

Замена требуется, если штатная кнопка перестала уверенно включать привод, срабатывает через раз, не реагирует на нажатие, имеет поврежденную крышку или следы перегрева на клеммах. Перед установкой нужно исключить неисправности кабеля, соединений и самого двигателя. Если проблема связана с контактами старого выключателя, ZL141 позволяет восстановить привычное кнопочное управление без замены всего оборудования.

Что проверить при подборе

• Количество контактов. У этой версии четыре вывода. Их число и расположение должны совпадать со штатной схемой бетономешалки.
• Форму и посадку корпуса. Сравните ширину и длину основания, глубину кнопочного механизма, положение креплений и свободное место внутри кожуха.
• Исполнение крышки. Проверьте направление открывания, положение наружного красного нажимного элемента и наличие пространства для его полного хода.
• Параметры подключения. Номинальное напряжение, допустимый ток и обозначения контактов сверяют с данными прежней кнопки и документацией конкретной бетономешалки.
• Тип клемм. Разъемы проводки должны надеваться на выводы плотно, без перекоса и механической нагрузки на корпус.

Обозначение ZL141 относится к исполнению товара, однако не подтверждает совместимость со всеми бетономешалками. Даже внешне близкие четырехконтактные кнопки могут иметь другую распиновку или монтажную геометрию. Самый надежный способ выбора — сопоставить снятую деталь по корпусу, креплениям, контактам и электрическим данным.

Установка и проверка

Перед разборкой бетономешалку полностью отключают от питания. Расположение проводов фиксируют до снятия прежней кнопки, а каждый провод при необходимости помечают. Новую деталь устанавливают без перекоса: корпус не должен упираться в соседние элементы, крышка должна свободно открываться и закрываться, а красный нажимной элемент — двигаться без заедания. Подключение выполняют по штатной схеме оборудования; ориентироваться только на цвет проводов или внешний вид выводов нельзя.

После монтажа проверяют затяжку и посадку разъемов, отсутствие оголенных участков и натяжения проводки. Затем кратковременно контролируют запуск обычной кнопкой и остановку наружным красным элементом. К эксплуатации переходят только после правильной реакции привода на обе команды и окончательной сборки кожуха. Работы с подключением стоит поручить специалисту, который сможет сопоставить параметры выключателя с двигателем и схемой конкретной модели.

ZL141 подходит для ремонта бетономешалки, в которой штатно применяется четырехконтактная кнопка аналогичной формы с крышкой и наружной остановкой. Точная сверка перед покупкой помогает избежать переделки посадочного места и ошибок при подключении.
