Автоматический выключатель генератора RDP-30, 13 А, 2–3,5 кВт

Автоматический выключатель генератора RDP-30, 13 А

Модель предназначена для генераторных установок мощностью 2–3,5 кВт и применяется в исполнениях на базе двигателей 168F/170F. Выключатель устанавливается в выходной силовой линии генератора: при превышении допустимого тока он отключает подключенную нагрузку. Номинал 13 А соответствует штатному варианту детали, поэтому RDP-30 подходит для ремонта панели только при совпадении электрических параметров, корпуса, крепления и расположения выводов.

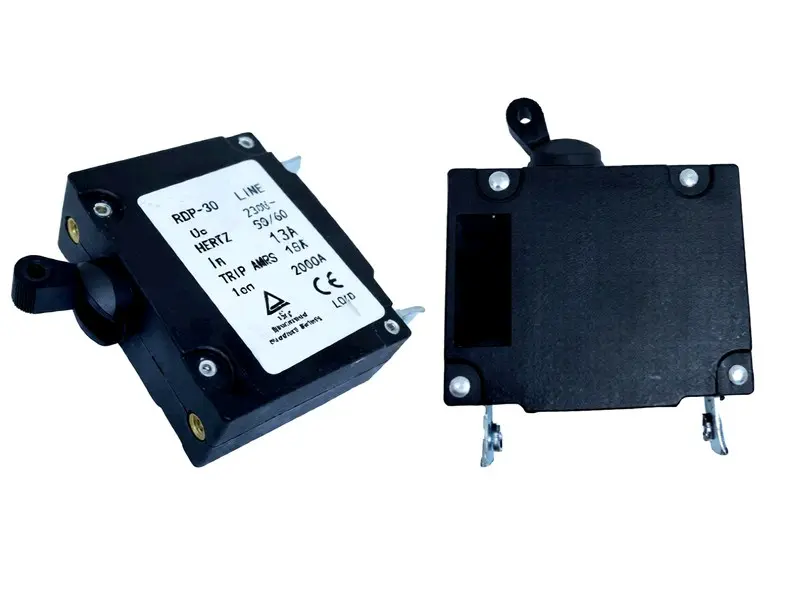

Корпусное панельное исполнение включает ручной рычаг управления и два плоских контактных вывода. На изделии указаны параметры Ue 230 В~, частота 50/60 Гц и номинальный ток In 13 А. Отдельно обозначены ток срабатывания Trip Amps 15 А и коммутационная способность Icn 2000 А. Эти значения описывают разные характеристики выключателя: при подборе нельзя ориентироваться только на число 15 А или только на мощность генератора.

Назначение и работа

В штатном режиме выключатель пропускает ток к розеточной части генератора и позволяет вручную включать или отключать выход. Если суммарная нагрузка подключенных приборов становится выше допустимой, механизм размыкает линию. После отключения необходимо убрать причину перегрузки, отсоединить лишних потребителей и только затем вернуть рычаг в рабочее положение. Такая схема ограничивает продолжительность работы генератора с чрезмерной нагрузкой и дает понятный способ восстановить питание после устранения причины срабатывания.

Замена требуется, когда штатный автомат не фиксируется во включенном положении, самопроизвольно отключается при нормальной нагрузке, не включает выход либо имеет поврежденные или перегретые контакты. Перед заказом стоит исключить неисправность подключенного оборудования и убедиться, что проблема относится именно к выключателю. Установка детали с большим токовым номиналом вместо штатных 13 А не является правильным способом устранения регулярных отключений.

Что сверить перед покупкой

• Электрические параметры: 230 В переменного тока, 50/60 Гц, In 13 А, Trip Amps 15 А, Icn 2000 А.
• Применение: генераторная установка 2–3,5 кВт; исполнения с двигателями семейства 168F/170F.
• Размер основания: высота 42 мм, длина 51 мм и ширина 19 мм; диаметр части под рычаг — 15 мм.
• Подключение: два плоских вывода, их направление и доступное место для клемм внутри панели.
• Монтаж: положение рычага, конфигурация корпуса, точки фиксации и размер отверстия в панели должны совпасть со снятой деталью.

Одинаковая мощность генератора не гарантирует одинаковую посадку автомата. Производители могут использовать разные панели и варианты крепления даже в технике близкого класса. Надежный подбор выполняют по совокупности признаков: обозначению RDP-30, номиналу 13 А, форме корпуса, фактическим размерам, расположению рычага и контактных выводов. Если хотя бы один из этих пунктов отличается, деталь не следует устанавливать без проверки схемы и места монтажа.

Установка и первичная проверка

Перед работой генератор останавливают, отключают все потребители и исключают случайный запуск. Подключение снятой детали желательно зафиксировать до отсоединения проводов. Контактные наконечники устанавливают на соответствующие выводы без перекоса; соединение должно быть плотным, без следов окисления и перегрева. Корпус закрепляют без деформации, а рычаг должен свободно перемещаться в отверстии панели.

После сборки сначала проверяют ручное включение и отключение без подключенных приборов, затем используют заведомо исправную умеренную нагрузку в пределах параметров генератора. Повторное срабатывание требует проверки суммарной мощности потребителей, проводки панели и самой генераторной установки. Такой порядок помогает отличить перегрузку от монтажной ошибки и не маскирует неисправность установкой автомата другого номинала.
