Сцепление в сборе Goodluck GL4500/5200/5800 со съемной звездой 0.325, 7 зубьев

Сцепление в сборе Goodluck GL4500/5200/5800 со съемной звездой 0.325, 7 зубьев

Комплект предназначен для восстановления привода пильной цепи на бензопилах Goodluck GL4500, GL5200 и GL5800. Он объединяет центробежное сцепление, барабан, съемный зубчатый венец, игольчатый подшипник и опорную шайбу. Такое решение подходит для ремонта, при котором изношены сразу несколько сопряженных деталей и требуется вернуть корректную передачу вращения от двигателя к пильной гарнитуре без раздельного подбора основных компонентов.

Во время работы колодки центробежного сцепления расходятся при увеличении оборотов и прижимаются к внутренней поверхности барабана. Барабан передает вращение на ведущую звезду, а она приводит цепь. При снижении оборотов пружины возвращают колодки, поэтому исправный механизм разъединяет двигатель и цепной привод на холостом ходу. Состояние колодок, пружин, барабана, подшипника и венца напрямую влияет на своевременное включение, равномерность вращения и отсутствие лишнего нагрева.

Конструкция и особенности обслуживания

Съемная звезда рассчитана на цепь с шагом 0.325 и имеет 7 зубьев. В отличие от барабана с неразъемной ведущей звездой, такая компоновка позволяет при последующем износе заменить зубчатый венец отдельно, если сам барабан и остальные детали остаются исправными. Игольчатый подшипник служит опорой барабана на валу и обеспечивает его вращение относительно вала при разомкнутом сцеплении. Раздельная конструкция удобна для осмотра деталей и планового обслуживания привода.

• Совместимость по моделям: Goodluck GL4500, GL5200 и GL5800.
• Исполнение: сцепление с барабаном под съемный зубчатый венец.
• Параметры звезды: шаг цепи 0.325, 7 зубьев.

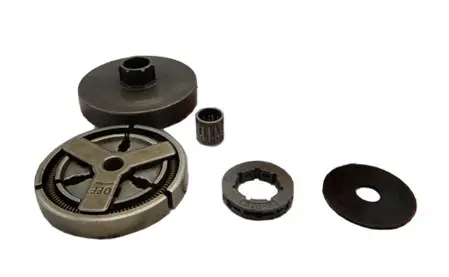

• Основные компоненты: муфта с колодками и пружинами, барабан, венец, игольчатый подшипник и шайба.

Что проверить перед выбором

Обозначение модели пилы — первый, но не единственный критерий. У бензопил одной серии могут встречаться разные исполнения привода, поэтому новую деталь следует сопоставить с демонтированным комплектом. Проверьте, что на пиле используется именно съемный венец, а не звезда, выполненная заодно с барабаном. Шаг ведущей звезды должен совпадать с шагом установленной цепи и остальных деталей пильной гарнитуры; вариант 0.325 нельзя смешивать с приводом другого шага.

• сопоставьте форму и посадку муфты на вал двигателя;
• проверьте диаметр, глубину и расположение посадочных поверхностей барабана;
• сравните профиль внутреннего зацепления съемного венца и его положение относительно шины;
• убедитесь, что подшипник соответствует посадке в барабане и на валу;
• оцените состояние сопряженных деталей, фиксатора и привода масляного насоса, которые остаются на бензопиле.

Установка и контроль после ремонта

Монтаж выполняют на остановленной и остывшей пиле после снятия крышки, шины и цепи. Посадочное место очищают от загрязнений, вал и сопряженные поверхности осматривают на выработку. Игольчатый подшипник обслуживают и смазывают способом, указанным в руководстве конкретной бензопилы. Муфту, барабан, венец и шайбу устанавливают в штатной последовательности; направление резьбы, способ фиксации и момент затяжки берут из сервисных данных модели. Это особенно существенно для муфты, поскольку ее крепление может отличаться от обычной правой резьбы.

До запуска проверьте свободное вращение барабана при отпущенном тормозе цепи, отсутствие перекоса венца и совпадение его дорожки с направлением цепи на шине. После сборки выставьте нормальное натяжение цепи и убедитесь, что все снятые фиксаторы установлены на свои места. При исправном сцеплении цепь остается неподвижной на холостом ходу и начинает движение после повышения оборотов. Если появились заедание, заметный нагрев, металлический шум или движение цепи на холостом ходу, работу прекращают и повторно проверяют посадку компонентов, состояние пружин и регулировку двигателя.
