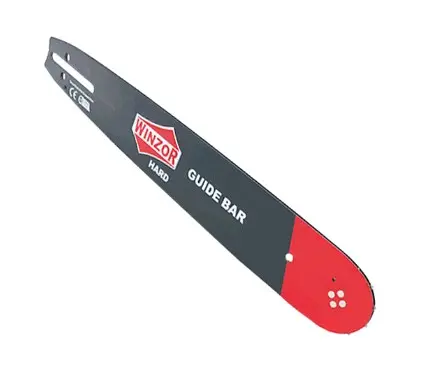

Шина для бензопилы Winzor Hard 15″, .325″, 1,3 мм, 64 звена

Шина для бензопилы Winzor Hard 15″, .325″, 1,3 мм, 64 звена

Модель рассчитана на установку пильной цепи с шагом .325″, толщиной ведущего звена 1,3 мм и длиной контура 64 ведущих звена. Номинальная длина шины составляет 15 дюймов, или 38 см. Такое сочетание параметров определяет подходящую цепь, однако для установки на конкретную бензопилу необходимо также проверить форму хвостовика, расположение монтажного паза, отверстия натяжителя и канала подачи масла.

Назначение направляющей шины

Шина входит в состав режущей гарнитуры бензопилы и задает траекторию движения цепи. Ведущие звенья проходят внутри продольного паза, а боковые поверхности цепи опираются на направляющие кромки. От состояния паза и равномерности износа кромок зависят устойчивое положение цепи и прямолинейность реза. Длина 15″ подходит для пил, конструкцией которых предусмотрена гарнитура соответствующего размера и посадочного типа.

Эту шину выбирают для замены изношенной детали или сборки совместимой гарнитуры с цепью на 64 ведущих звена. Значения .325″ и 1,3 мм нельзя рассматривать отдельно: шаг должен совпадать с параметрами цепи, ведомой звездочки шины и ведущей звездочки пилы, а толщина ведущего звена — с шириной паза. Цепь с другой толщиной не обеспечивает правильную посадку, а несовпадающий шаг не подходит к звездочкам.

Что проверить при подборе

• Длина: 15″, или 38 см.
• Шаг цепи: .325″.
• Ширина паза: 1,3 мм.
• Длина цепи: 64 ведущих звена.
• Посадка: геометрия хвостовика, монтажный паз, натяжное и маслоподающее отверстия должны соответствовать бензопиле.

Перед заказом удобнее всего сопоставить все пять критериев с руководством к пиле и параметрами демонтированной шины. Совпадение только длины недостаточно: две шины на 15″ могут отличаться шагом, шириной паза или посадочной частью. Если одновременно приобретается цепь, ее подбирают именно по шагу .325″, толщине ведущего звена 1,3 мм и количеству 64, а не только по заявленной длине.

Установка и первичная проверка

Монтаж выполняют на остановленной и остывшей бензопиле, используя защитные перчатки и порядок разборки, предусмотренный изготовителем инструмента. После снятия боковой крышки очищают зону крепления, канал подачи масла и звездочку от опилок. Шину устанавливают на шпильки, соединяют с механизмом натяжения, затем укладывают цепь на ведущую звездочку и в паз по всей длине. Направление режущих зубьев должно соответствовать направлению движения цепи.

До окончательной затяжки крепежа регулируют натяжение согласно инструкции бензопилы. Ведущие звенья должны оставаться в пазу, а цепь — перемещаться по шине без заклинивания при ручной проверке на выключенном инструменте. После сборки обязательно проверяют поступление масла к гарнитуре. Работа без нормальной смазки ускоряет нагрев и износ контактных поверхностей.

Обслуживание и признаки износа

Паз и маслоподающие отверстия следует регулярно очищать от опилок, загрязнений и загустевшего масла. Периодическое переворачивание шины помогает распределять нагрузку между ее сторонами. При обслуживании проверяют ровность направляющих кромок, наличие заусенцев, состояние носовой части и устойчивость цепи в пазу.

• Увод реза в сторону может быть поводом проверить неравномерность кромок вместе с состоянием и заточкой цепи.
• Заметный боковой люфт цепи указывает на необходимость оценить износ и ширину паза.
• Частое спадание цепи, перегрев или недостаточная смазка требуют проверки натяжения, чистоты отверстий и состояния всей гарнитуры.
• При деформации, чрезмерном износе паза либо повреждении носовой части шину необходимо заменить.

Winzor Hard подходит для ремонта бензопилы только при полном совпадении параметров гарнитуры и посадки. Точная сверка перед покупкой упрощает монтаж и позволяет использовать цепь требуемого размера без переделок.
