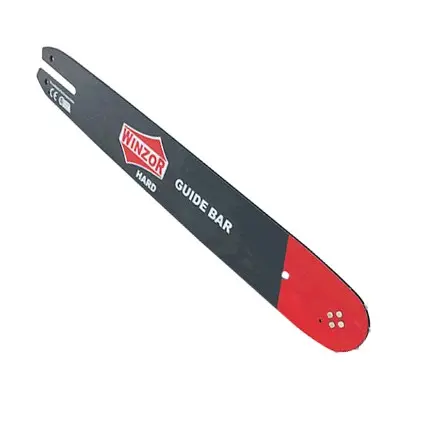

Направляющая шина Winzor Hard 16″, 3/8″, 1,3 мм, 55 звеньев

Направляющая шина Winzor Hard 16″ для цепной пилы

Модель предназначена для установки в пильную гарнитуру с цепью на 55 ведущих звеньев. Шина удерживает цепь в направляющем пазу, задаёт её траекторию при движении и формирует рабочую зону реза. Номинальная длина составляет 16 дюймов, или 40 см; фактическая доступная длина реза зависит от конструкции конкретной пилы и установленной цепи и может быть немного меньше номинала. Конфигурация рассчитана на шаг 3/8″ и толщину ведущего звена 1,3 мм.

Основные параметры для подбора

• Длина шины: 16″ / 40 см — номинальный размер направляющей.
• Шаг цепи: 3/8″ — должен совпадать с шагом цепи и ведущей звёздочки пилы.
• Ширина паза: 1,3 мм — под цепь с ведущим звеном соответствующей толщины.
• Количество ведущих звеньев: 55 — именно хвостовики цепи, которые проходят внутри паза, а не число режущих зубьев.
• Посадочная конфигурация: A074, типоразмер 160SPEA074.
• Исполнение носовой части: узел закреплён четырьмя заклёпками.

Для правильного выбора необходимо одновременно сверить все параметры гарнитуры. Совпадения только длины недостаточно: шина на 16″ может иметь другой шаг, другую ширину паза, иное число ведущих звеньев или другую форму хвостовика. Сравните с прежней шиной расположение продольного посадочного отверстия, отверстия натяжителя и канала подачи масла. Цепь должна свободно входить ведущими звеньями в паз без бокового люфта и соответствовать длине контура на 55 звеньев.

Совместимость и установка

Посадка A074 и сочетание 16″, 3/8″, 1,3 мм и 55 ведущих звеньев применяются на бензопилах Stihl MS 180, MS 230 и MS 250 с соответствующей штатной гарнитурой. Перед заменой проверьте параметры установленной цепи и ведущей звёздочки: шаг всех трёх компонентов должен быть одинаковым. Если пила ранее переоборудовалась под другую гарнитуру, ориентируйтесь на фактическую конфигурацию инструмента, а не только на название модели.

При монтаже очистите место прилегания шины, паз и маслоподающее отверстие. Установите хвостовик на крепление, заведите ведущие звенья цепи в паз по всей длине и совместите механизм натяжения с предусмотренным отверстием. После установки крышки отрегулируйте натяжение по руководству к пиле: цепь должна удерживаться в пазу и перемещаться по шине без заеданий. До начала пиления обязательно проверьте подачу масла на гарнитуру.

Когда менять шину и как за ней ухаживать

Направляющая постепенно изнашивается вместе с цепью. Причиной замены становятся расширенный паз, неровная высота направляющих кромок, деформация, выраженные заусенцы, нестабильное положение цепи или увод реза в сторону при исправной и правильно заточенной цепи. Состояние носовой части также требует контроля: она должна работать без заметного люфта и повреждений. Новая шина не устранит проблемы, вызванные неподходящей, растянутой или сильно изношенной цепью, поэтому состояние гарнитуры оценивают комплексно.

Регулярно удаляйте опилки и масляные отложения из паза, очищайте отверстие подачи масла и контролируйте равномерность износа кромок. Периодический переворот шины помогает распределять нагрузку между её сторонами. После обслуживания убедитесь, что цепь получает смазку и сохраняет правильное натяжение. Winzor Hard 16″ подходит для восстановления гарнитуры тогда, когда требуются посадка A074, шаг 3/8″, паз 1,3 мм и цепь на 55 ведущих звеньев.
