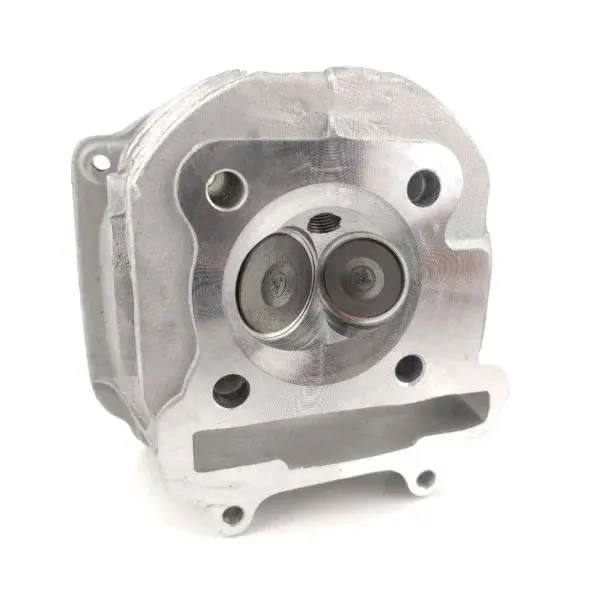

Головка цилиндра GY6 150 4T, голая, с клапанами

Головка цилиндра GY6 150 4T с клапанами

Головка предназначена для ремонта верхней части четырехтактного скутерного двигателя GY6 150. Она закрывает цилиндр со стороны камеры сгорания, служит основанием для деталей газораспределительного механизма и соединяет впускной и выпускной каналы с цилиндром. Такое исполнение подходит для восстановления двигателя, когда корпус прежней головки поврежден или изношен, а часть навесных деталей можно переставить после проверки.

Назначение и исполнение

В корпусе установлены два клапана, которые управляют поступлением топливовоздушной смеси и отводом отработавших газов. Плотность их прилегания к седлам непосредственно влияет на герметичность камеры сгорания и компрессию. Направляющие задают движение стержней клапанов, а обработанная нижняя плоскость сопрягается с цилиндром через прокладку. Каналы головки также обеспечивают размещение привода газораспределения и прохождение моторного масла к обслуживаемым деталям верхней части двигателя.

Обозначение «голая, с клапанами» означает корпус головки с установленной парой клапанов, а не полностью укомплектованную головку двигателя. Распределительный вал, коромысла, их опора, крышка, прокладки и крепеж не заявлены как части этой позиции. До начала ремонта следует определить, какие компоненты прежней сборки пригодны для повторного использования, а какие необходимо подобрать отдельно.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактную платформу GY6 150; обозначение на картере и фактическую конфигурацию двигателя следует сверить до покупки.
• Сопряжение с цилиндром: сравните форму камеры сгорания, диаметр посадочной зоны, расположение направляющих втулок, шпилек и масляных отверстий со снятой головкой.
• Газораспределение: должны совпадать канал цепи, посадочные места опоры распредвала, исполнение коромысел и крепление крышки.
• Впуск и выпуск: проверьте форму и расположение каналов, точки крепления коллекторов и положение резьбового отверстия свечи.

Одинаковое обозначение GY6 150 не отменяет различий между модификациями двигателей и установленными цилиндро-поршневыми комплектами. Надежнее всего сопоставлять новую деталь со старой по всем посадочным поверхностям и отверстиям, а не только по объему двигателя. Особенно внимательно выполняют подбор после предыдущего тюнинга, замены цилиндра или установки деталей от другой версии GY6.

Когда требуется замена

Установку другой головки рассматривают при повреждении плоскости сопряжения, трещинах корпуса, износе седел или направляющих, дефектах резьбы свечи и повреждении клапанов после нарушения фаз газораспределения. Перед заменой нужно определить причину неисправности: состояние поршня и цилиндра, цепи, натяжителя, распредвала и системы смазки влияет на результат ремонта. Это помогает не перенести старую проблему на новые детали.

Рекомендации по установке

Монтаж выполняют на чистые сопрягаемые поверхности с подходящей новой прокладкой. До сборки проверяют плоскость головки, состояние и герметичность клапанов, чистоту каналов, свободное перемещение деталей и совместимость всех компонентов газораспределения. Крепеж затягивают в установленной производителем двигателя последовательности и с указанным для конкретной модификации моментом.

После установки распредвала фазы выставляют по меткам при правильном положении коленчатого вала, затем регулируют тепловые зазоры клапанов по сервисным данным двигателя. Перед запуском коленчатый вал следует провернуть вручную и повторно убедиться, что метки совпадают, клапаны не встречаются с поршнем, а механизм движется без заеданий. Грамотный подбор и сборка позволяют использовать эту головку как основу для полноценного ремонта двигателя GY6 150 без покупки заведомо лишних деталей.
