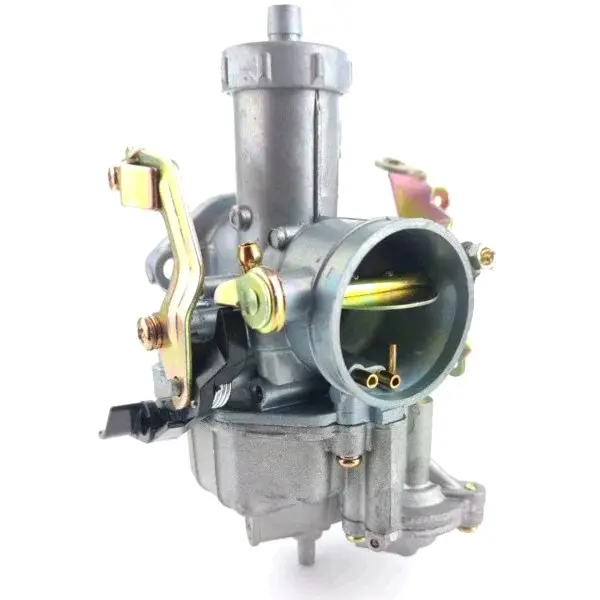

Карбюратор PZ30 для 4T CB/CG 200 с ускорительным насосом

Карбюратор PZ30 для 4T CB/CG 200 с ускорительным насосом

Модель предназначена для четырехтактных мотоциклетных двигателей семейства CB/CG 200, в которых применяется карбюратор типа PZ30. Она дозирует топливо, смешивает его с проходящим воздухом и передает готовую смесь во впуск двигателя. От состояния и настройки карбюратора зависят холодный запуск, устойчивость холостого хода, переход к повышенным оборотам и отклик мотора при изменении положения ручки газа.

Особенности работы

Ускорительный насос дополняет основную систему дозирования при резком открытии дросселя. В этот момент поток воздуха меняется быстрее, чем успевает стабилизироваться подача топлива, поэтому насос кратковременно впрыскивает дополнительную порцию в канал карбюратора. Такая схема помогает уменьшить провал смеси во время быстрого набора оборотов. Подача газа осуществляется тросом: усилие от ручки передается на механизм дросселя, а возвратная пружина возвращает его в исходное положение после отпускания ручки.

Поплавковая камера поддерживает запас топлива для дозирующих каналов, а жиклеры и регулировочные винты определяют состав смеси в разных режимах. После монтажа карбюратор настраивают под конкретный двигатель, состояние воздушного фильтра и впускной системы. Установка детали без последующей проверки холостого хода и отклика на газ может не дать ожидаемого результата даже при совпадении посадочных размеров.

Что проверить при подборе

• Тип двигателя. Назначение этой версии — четырехтактные CB/CG 200. Обозначение модели мотоцикла само по себе недостаточно: на технике одной серии могут встречаться разные впускные патрубки и схемы управления.
• Типоразмер PZ30. Число 30 относится к номинальному диаметру проходного канала со стороны двигателя. Сверьте его с ранее установленным карбюратором и внутренним диаметром впускного патрубка.
• Крепление. Сопоставьте форму посадочной части, расстояние между крепежными отверстиями и положение карбюратора относительно головки цилиндра. Соединение должно устанавливаться без перекоса и натяжения.
• Сторона воздушного фильтра. Проверьте наружный диаметр входного раструба, тип хомута и возможность герметично присоединить штатный фильтр или патрубок корпуса фильтра.
• Управление газом. Сверьте наконечник и рабочий ход троса, направление его подвода, расположение рычага и свободное возвращение механизма. Трос не должен натягиваться при повороте руля.
• Топливные и дренажные соединения. Сравните расположение штуцера подачи топлива, вентиляции и сливной трубки. Шланги должны прокладываться без заломов и контакта с горячими деталями.
• Ускорительный насос. Для прямой замены выбирайте ту же схему привода насоса и расположение его тяги. Это особенно существенно, если впуск и трос уже собраны под конкретную компоновку.

Установка и первичная настройка

Перед монтажом перекройте подачу топлива и очистите зону впуска, чтобы загрязнения не попали внутрь двигателя. Осмотрите впускной патрубок, уплотнение и соединение с воздушным фильтром. Карбюратор закрепляют ровно, без чрезмерного усилия на корпус, затем подключают топливный шланг, дренаж и трос газа. После сборки убедитесь, что дроссель перемещается плавно и полностью возвращается при любом положении руля.

После запуска проверьте герметичность соединений, устойчивость холостого хода и переходные режимы на прогретом моторе. Регулировки выполняют небольшими шагами с учетом штатных данных двигателя; бессистемное изменение винтов и жиклеров затрудняет поиск причины нестабильной работы. Карбюратор PZ30 с ускорительным насосом подходит для ремонта топливной системы CB/CG 200, когда совпадают тип двигателя, посадка, присоединение фильтра, тросовое управление и расположение штуцеров.
