Кожух генератора (вентилятора охлаждения) 4T GY6 50

Кожух генератора (вентилятора охлаждения) 4T GY6 50

Пластиковый кожух устанавливается со стороны вентилятора на четырехтактных двигателях GY6 50 и входит в систему принудительного воздушного охлаждения скутера. Деталь совместима с распространенными моторами семейств 139QMA/1P39QMA и 139QMB/1P39QMB. Она закрывает область вращения крыльчатки, оставляя предусмотренный путь для забора воздуха через круглую решетку. Это помогает отделить вращающуюся деталь от случайного контакта и крупных посторонних предметов, не перекрывая необходимый воздушный поток.

Вентилятор при работе двигателя забирает наружный воздух через решетку. Кожух формирует пространство вокруг крыльчатки и соединяется с остальными частями обдува цилиндра. Поэтому его форма, глубина и положение относительно вентилятора влияют на штатную работу всей системы охлаждения. Крышка не является герметичным корпусом статора: вентиляционные прорези служат воздухозаборником, а не защитой от воды и мелкой пыли.

Конструкция и назначение

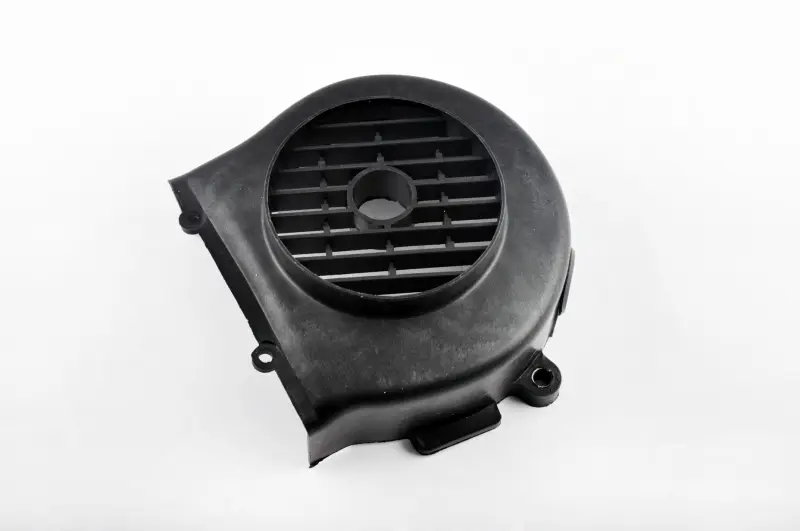

Черный формованный корпус имеет округлый контур, круглую решетку с горизонтальными перемычками, центральное сервисное отверстие и несколько крепежных проушин. Посадочные точки удерживают кожух в заданном положении относительно крыльчатки, а края корпуса должны без напряжения стыковаться с соседними направляющими обдува. Такое исполнение применяется на китайских скутерах с воздушным охлаждением и двигателем 4T GY6 50.

Замена требуется, если старый кожух треснул, деформировался, потерял крепежную проушину либо получил повреждение решетки. Следы касания крыльчатки также указывают на необходимость проверить геометрию крышки и состояние ее креплений. Исправная деталь не должна смещаться, вибрировать или задевать вращающийся вентилятор.

Как проверить совместимость

• Тип двигателя. Сначала подтвердите, что на скутере установлен четырехтактный GY6 50 семейства 139QMA, 1P39QMA, 139QMB или 1P39QMB.
• Форма корпуса. Сравните со старой крышкой внешний контур, глубину области над крыльчаткой, направление выходной части и расположение круглого воздухозаборника.
• Точки крепления. Количество, положение и ориентация проушин должны совпадать с резьбовыми точками двигателя. Близкая форма без совпадения отверстий не обеспечивает правильную посадку.
• Стыки обдува. Проверьте конфигурацию краев, центрального отверстия и мест соединения с верхним и нижним кожухами цилиндра. Все части должны собираться без перекоса и принудительного изгиба пластика.

Установка и проверка после замены

Перед монтажом очистите посадочные поверхности и осмотрите штатный крепеж. Кожух устанавливают ровно, без натяжения корпуса; провода и шланги не должны попадать между его краями и двигателем. Крепеж затягивают равномерно, чтобы не деформировать проушины. Комплектность крепежа следует оценивать отдельно, поскольку она для этой позиции не подтверждена.

После сборки проверьте зазор между крышкой и крыльчаткой: вентилятор не должен касаться решетки или внутренней поверхности корпуса. Во время короткой контрольной работы не должно быть постороннего трения и заметной вибрации кожуха. Если на двигателе ранее менялись цилиндр, крыльчатка или другие части обдува, совместимость проверяют по всей собранной системе, а не только по обозначению GY6 50. Такой подход позволяет выбрать крышку, которая станет на штатные места и восстановит предусмотренную конфигурацию воздушного охлаждения.
