Втулка заднего колеса Delta 57 мм с гайкой

Втулка заднего колеса Delta 57 мм с гайкой

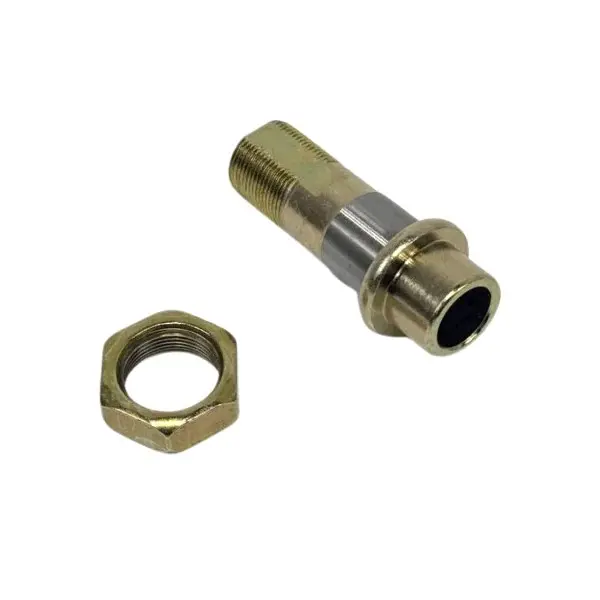

Деталь предназначена для заднего колеса мопеда Delta и применяется при ремонте его осевого крепления. Длина втулки составляет 57 мм. Корпус имеет ступенчатый профиль, сквозное осевое отверстие и наружную резьбу на одном конце; для фиксации предусмотрена отдельная шестигранная гайка. Такое исполнение одновременно задает посадку сопряженных деталей и позволяет стянуть крепление резьбовым соединением. Втулка относится к нагруженной части колесной сборки, поэтому при выборе важна не только указанная длина, но и полное совпадение геометрии с ранее установленной деталью.

Конструкция и назначение

Цилиндрическая часть проходит через соответствующие посадочные места, а переходы диаметров и упорный буртик определяют положение втулки относительно соседних компонентов. Центральное отверстие оставляет проход для оси. Резьбовой участок служит для установки комплектной гайки. При правильном подборе втулка занимает штатное положение без перекоса, не упирается в детали, для которых зазор предусмотрен конструкцией, и позволяет собрать заднее колесо в его расчетной последовательности.

Эта позиция нужна при повреждении резьбы, деформации корпуса, износе посадочных поясков или утрате штатной гайки. Поводом для проверки также могут быть люфт заднего колеса, следы смещения деталей или невозможность нормально затянуть крепление. Однако люфт не всегда связан именно со втулкой: одновременно следует осмотреть ось, подшипники, посадочные поверхности и остальные детали колесной сборки. Такой осмотр помогает устранить причину неисправности, а не только ее внешний признак.

Что проверить перед покупкой

• Длину: новая втулка имеет размер 57 мм; способ замера должен соответствовать контрольному размеру снятой детали.
• Диаметры: сравните наружный размер каждого цилиндрического участка, диаметр центрального отверстия и посадку на ось.
• Резьбу: должны совпасть ее наружный диаметр, шаг, длина резьбовой части и тип применяемой гайки.
• Ступенчатый профиль: проверьте положение буртика, длину гладких участков и направление установки.
• Исполнение колеса: сопоставьте втулку с конкретной модификацией Delta, маятником и набором соседних деталей. Одного совпадения названия модели недостаточно, если заднее колесо ранее ремонтировалось или заменялось.

Для надежного сравнения старую втулку следует очистить от загрязнений и измерить штангенциркулем. Если резьба повреждена, ее параметры определяют по неповрежденному участку либо по подходящей штатной гайке. Не стоит подбирать деталь только по цвету покрытия или общему силуэту: небольшая разница в диаметре, высоте буртика либо длине резьбы способна изменить положение колеса и порядок затяжки.

Рекомендации по установке

Монтаж выполняют на устойчиво установленном мопеде после снятия заднего колеса в последовательности, предусмотренной для конкретной модификации Delta. Перед сборкой очистите посадочные места, проверьте ось и резьбовые поверхности, убедитесь, что на них нет задиров, сильной коррозии и деформации. Втулку устанавливают в той же ориентации, что и исправную штатную деталь. Удары по резьбовой части и затяжка неподходящим инструментом могут повредить профиль резьбы или грани гайки.

Гайку затягивают с усилием, указанным в руководстве по обслуживанию конкретного мопеда; универсальное значение для всех версий Delta применять не следует. После сборки проверьте свободное вращение колеса, отсутствие ощутимого бокового люфта и задеваний, положение приводной цепи, а также нормальное действие заднего тормоза. Если колесо вращается туго, смещено относительно маятника или крепление не выходит на штатное положение, сборку нужно остановить и повторно сверить размеры и порядок размещения деталей.

Точная сверка посадочных размеров перед выбором и контроль всей сборки после монтажа помогают сохранить правильное положение заднего колеса и избежать ускоренного износа сопряженных компонентов.
