Маховик с обгонной муфтой стартера Delta в сборе

Маховик с обгонной муфтой стартера Delta в сборе

Узел предназначен для системы электрозапуска мопедов семейства Delta. Во время пуска он принимает вращение от стартерного привода и передает его коленчатому валу, чтобы двигатель начал работать самостоятельно. После запуска обгонный механизм переходит в свободный ход: более высокая частота вращения двигателя не передается обратно на стартер. Такая схема отделяет стартер от уже запущенного мотора и является основной функцией этой детали.

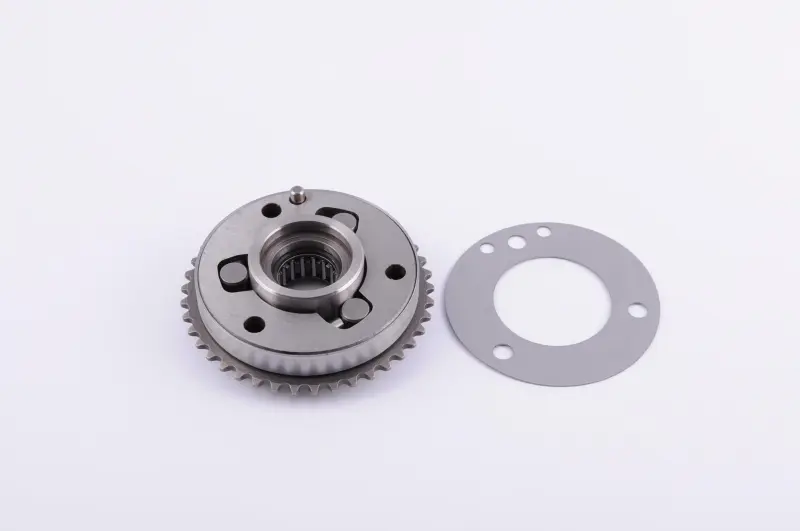

Конструкция объединяет круглую муфту с зубчатым венцом по наружному диаметру и центральной игольчатой опорой. На корпусе расположены технологические отверстия, а отдельная кольцевая пластина имеет центральный вырез и отверстия по окружности. Деталь предлагается в сборе, поэтому ее рассматривают как единый компонент стартерного привода, а не как набор роликов и пружин для локального ремонта. Это удобно при замене изношенной муфты целиком, когда состояние корпуса, зубчатой части или внутренних деталей уже не позволяет ограничиться ремкомплектом.

Как подобрать подходящий вариант

Название Delta указывает семейство техники, но внутри него применяются разные двигатели и исполнения электростартера. Перед заказом нужно сопоставить новую деталь со снятой: наружный диаметр, общую толщину, размер и тип центральной посадки, количество и профиль зубьев, расположение отверстий, форму лицевой части и конфигурацию кольцевой пластины. Совпадение только по названию мопеда недостаточно, поскольку на рынке встречаются разные модификации таких муфт.

• Посадка в центре. Диаметр, глубина и конструкция опоры должны соответствовать валу и сопряженной детали без перекоса и чрезмерного люфта.
• Зубчатый венец. Сверяют число зубьев, их профиль и положение по ширине, чтобы зацепление со стартерным приводом происходило по всей предусмотренной поверхности.
• Корпус и отверстия. Важны диаметр окружности отверстий, их количество, взаимное расположение и форма вырезов.
• Направление работы. Исправная обгонная муфта блокируется в направлении передачи пускового момента и свободно вращается в обратном направлении.
• Исполнение двигателя. Ориентируются на фактическую конструкцию снятого узла и код двигателя, а не только на обозначение Delta на мопеде.

Когда требуется замена

Проверка муфты нужна, если электростартер вращается, но коленчатый вал не проворачивается уверенно, зацепление возникает с задержкой, слышны повторяющиеся проскальзывания либо механизм подклинивает. Такие признаки также могут быть связаны с другими деталями стартерного привода, поэтому вместе с муфтой осматривают сопряженные шестерни, вал, крепеж и привод. Поврежденные зубья, заметный люфт центральной опоры, следы перекоса и отсутствие четкого свободного хода служат основанием для замены после разборки.

Установка и контроль после сборки

Монтаж выполняют на чистые посадочные поверхности. До установки удаляют остатки износа и загрязнения, проверяют состояние сопряженной зубчатой детали и убеждаются, что узел садится без удара и перекоса. Крепеж затягивают в последовательности и с моментом, предусмотренными для конкретного двигателя; случайная замена шайб, пластин или дистанционных деталей может изменить положение венца.

Перед окончательной сборкой проверяют свободное вращение в одном направлении и надежное зацепление в другом, затем прокручивают механизм вручную без рывков и бокового задевания. После установки оценивают работу электростартера коротким пуском: передача вращения должна быть уверенной, а после запуска не должно оставаться шума со стороны стартерного привода. Правильно подобранный маховик с обгонной муфтой Delta восстанавливает штатное соединение стартера с двигателем именно на время пуска.
