Ось переднего колеса велосипеда 140 мм в сборе

Ось переднего колеса велосипеда 140 мм в сборе

Ось длиной 140 мм предназначена для ремонта передней велосипедной втулки с регулируемыми конусами и гайочным креплением колеса. Она проходит через втулку, служит центральной опорой для подшипников и удерживает колесо в дропаутах вилки. Такая деталь нужна при изгибе старой оси, повреждении резьбы, износе конусов или восстановлении разобранной втулки. Исполнение в сборе упрощает замену связанных деталей крепежа и регулировки.

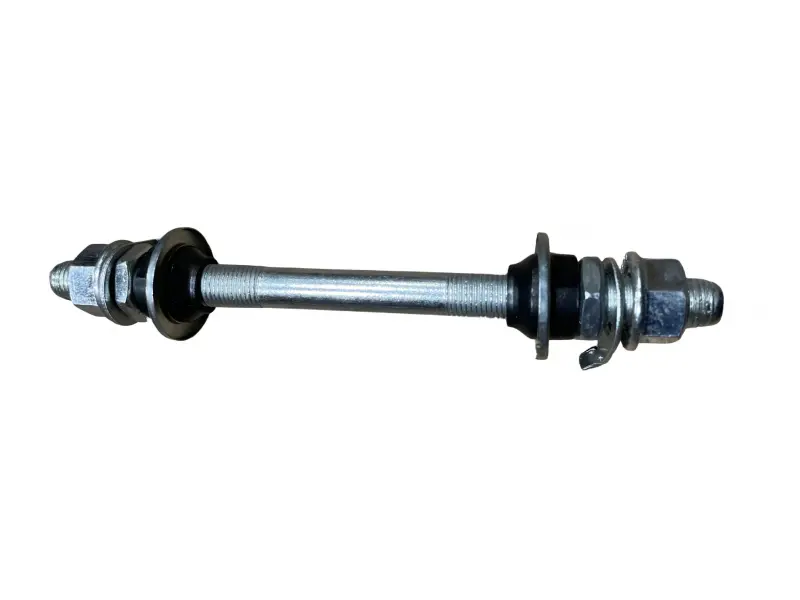

На оси установлены крепежные и регулировочные гайки, шайбы, конусы и защитные детали конусного узла. Резьбовые участки расположены с обеих сторон, поэтому положение конусов и контргаек можно настроить под геометрию подходящей втулки. После регулировки крайние гайки фиксируют колесо в вилке. Эта конструкция относится к обслуживаемым втулкам чашечно-конусного типа: конусы задают положение подшипников, а контргайки удерживают выполненную настройку.

Что проверить при подборе

Длина 140 мм — основной подтвержденный размер этой оси, но одной длины недостаточно для определения совместимости. Перед заказом снимите старую ось и сопоставьте ее с новой по всем посадочным параметрам. Особенно внимательно проверьте следующие признаки:

• Наружный диаметр и шаг резьбы. Конусы, контргайки и крепежные гайки должны навинчиваться свободно, без люфта, перекоса и чрезмерного усилия.
• Длину резьбовых участков. После сборки резьбы должно хватать для размещения конусов, шайб, контргаек и надежной фиксации колеса в вилке.
• Профиль и диаметр конусов. Их дорожки должны соответствовать чашкам и подшипникам конкретной втулки; внешнее сходство деталей не гарантирует правильную посадку.
• Расстояние между наружными контргайками. Оно должно соответствовать ширине втулки и внутреннему расстоянию между дропаутами вилки.
• Порядок шайб и гаек. Сохраните расположение деталей старой оси как ориентир и убедитесь, что новая сборка не мешает установке колеса по центру вилки.

Эта ось рассчитана на переднее колесо с цельной резьбовой осью и фиксацией гайками. Ее нельзя подбирать как прямую замену полой оси под эксцентрик, сквозной оси или картриджной втулки только по общей длине. Для таких конструкций различаются способ крепления, посадочные поверхности и расположение опорных деталей.

Установка и регулировка

Перед монтажом колесо снимают с велосипеда, а старую ось разбирают с сохранением последовательности конусов, шайб и гаек. Одновременно проверяют состояние чашек втулки и подшипников: глубокие раковины, сколы или выраженная шероховатость дорожек могут сохранять люфт и шум даже после установки новой оси. Посадочные поверхности очищают, подшипники смазывают подходящей пластичной смазкой, после чего ось устанавливают с равным выходом резьбовых концов с обеих сторон.

Конусы регулируют небольшими поворотами. Правильная настройка обеспечивает свободное вращение колеса без ощутимого бокового люфта. Если затянуть конусы слишком сильно, вращение станет тугим и износ дорожек ускорится; при слабой регулировке колесо будет перемещаться поперек оси. Найденное положение фиксируют контргайками, удерживая конусы от проворачивания.

При установке в вилку колесо располагают ровно между перьями, а наружные гайки подтягивают попеременно с обеих сторон. После сборки проверьте центровку колеса, свободное вращение, отсутствие стука и бокового перемещения. Для уверенного подбора сравните новую ось со снятой деталью по длине, резьбе, конусам и монтажной ширине; при несовпадении любого из этих параметров следует выбрать другую конфигурацию.
