Комплект проводки для скутера 4T GY6 50

Комплект проводки для скутера 4T GY6 50

Полная проводка предназначена для скутеров с четырехтактным двигателем GY6 объемного класса 50 см³. Единый разветвленный жгут связывает систему зажигания, освещение, зарядку и органы управления, поэтому подходит для комплексного восстановления штатной разводки. Такая замена актуальна после повреждения изоляции, перегрева контактов, окисления разъемов, неудачных переделок или появления нескольких неисправностей на разных участках старой проводки.

Назначение и конструкция

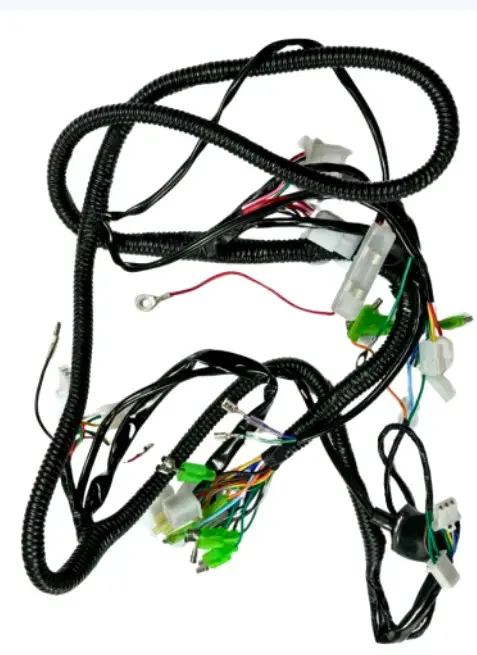

Основные ветви собраны в общий жгут и частично закрыты гибкой гофрированной оболочкой. Она помогает организованно провести провода вдоль рамы и защищает собранные участки от непосредственного контакта с соседними деталями. Конструкция включает несколько ответвлений с многоконтактными и одиночными разъемами, а также провод с кольцевой клеммой. Разнесенные ветви позволяют подключать расположенные в разных частях скутера устройства без сборки основной разводки из отдельных отрезков.

Комплект рассчитан на замену основной проводки целиком. Это особенно удобно при глубоком ремонте скутера, когда локальная установка новых наконечников уже не устраняет многочисленные обрывы, нестабильные контакты или последствия прежних соединений. Цельный жгут помогает вернуть понятную структуру соединений и облегчает дальнейшую диагностику: разъемы и ответвления располагаются по назначению, а не образуют набор разрозненных ремонтных вставок.

Что проверить при выборе

Обозначение GY6 50 4T определяет тип двигателя, но скутеры на этой платформе могут различаться разводкой, оборудованием и конфигурацией штекеров. До установки новый комплект следует сопоставить со снятой проводкой и схемой конкретной модели.

• Тип двигателя: скутер должен быть оснащен четырехтактным мотором семейства GY6 класса 50 см³.
• Форма разъемов: сравните корпуса штекеров, фиксаторы, количество контактных мест и расположение направляющих.
• Распиновка: одинаковая внешняя форма штекера не всегда означает одинаковое назначение контактов, поэтому проверяется положение проводов в каждом корпусе.
• Разводка ветвей: сопоставьте направление ответвлений, их длину и точки подключения к зажиганию, освещению, зарядной системе и органам управления.
• Оснащение скутера: учитывайте установленный замок зажигания, переключатели, световые приборы, приборную панель и другие подключаемые устройства.

Рекомендации по установке

Перед началом работ выключают зажигание и отсоединяют аккумулятор. Старую проводку полезно демонтировать последовательно, отмечая маршрут каждой ветви и назначение разъемов. Новый жгут сначала раскладывают вдоль штатного пути без окончательной фиксации, после чего поочередно сопоставляют все подключения. Провода не должны натягиваться на поворотах руля, пережиматься облицовкой, касаться горячих поверхностей или попадать в зону движения подвески и рулевого механизма.

Разъемы соединяют без чрезмерного усилия: несовпадение корпуса, фиксатора или количества контактов указывает на необходимость повторной проверки. Ориентироваться только на цвет изоляции нельзя, поскольку схемы разных выпусков скутеров могут отличаться. Если расположение контактов не совпадает, подключение выполняют по схеме конкретной модели, а не случайной перестановкой проводов.

После монтажа проверяют надежность фиксации клемм и отсутствие натяжения ветвей, затем последовательно контролируют запуск, работу освещения, органов управления и зарядной системы. Комплект подходит покупателю, которому нужна именно полная проводка для GY6 50 4T, но окончательный выбор делают по совокупности признаков: конфигурации штекеров, распиновке, длине ответвлений и расположению оборудования на конкретном скутере.
