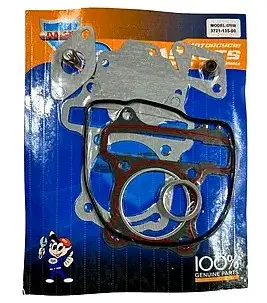

Набор прокладок цилиндра GY6 80 4T Ø47 мм

Набор прокладок цилиндра GY6 80 4T Ø47 мм

Комплект предназначен для ремонта цилиндровой части четырехтактного скутерного двигателя семейства GY6 в исполнении GY6 80 с диаметром цилиндра 47 мм. Прокладки устанавливаются в разъемах цилиндра и головки, где должны сохраняться плотное прилегание деталей и герметичность соединений. Такой набор нужен при разборке верхней части двигателя, замене цилиндро-поршневой группы, снятии головки или устранении утечки в соответствующем стыке.

Назначение прокладок

Прокладка между цилиндром и головкой уплотняет соединение рядом с камерой сгорания. Прокладка основания располагается в месте установки цилиндра на картер. Правильное прилегание этих деталей помогает удерживать компрессию и не допускать выхода газов либо масла через плоскости разъема. Результат зависит не только от самой прокладки, но и от состояния сопрягаемых поверхностей, корректного положения направляющих и равномерной затяжки крепежа.

После демонтажа цилиндра или головки ранее обжатую прокладку обычно не устанавливают повторно. Ее форма и толщина уже изменились под нагрузкой, поэтому при повторной сборке она может не обеспечить требуемого прилегания. Новый комплект используют во время планового ремонта ЦПГ, замены цилиндра или поршня, обслуживания головки, а также после обнаружения следов утечки возле соединений. Перед заменой необходимо проверить причину нарушения герметичности: поврежденная или деформированная плоскость не исправляется одной установкой новой прокладки.

Как проверить совместимость

Основные ориентиры этого набора — четырехтактная конструкция двигателя, семейство GY6, исполнение GY6 80 и диаметр 47 мм. Одного названия модели скутера для точного подбора недостаточно: на внешне похожую технику могут устанавливаться разные модификации мотора.

• Тип двигателя: четырехтактный GY6 скутерного класса.
• Размер цилиндра: исполнение под диаметр 47 мм; его следует сопоставить с установленным цилиндром.
• Конфигурация деталей: сравните контур прокладок, расположение шпилек, направляющих и технологических отверстий.
• Модификация мотора: проверьте обозначение двигателя и параметры установленной ЦПГ, особенно если двигатель ранее ремонтировали или переоборудовали.

Обозначение GY6 80 используется для определенной конфигурации цилиндро-поршневой группы, однако не делает набор универсальным для всех двигателей GY6. Если старые прокладки сохранились, их можно использовать как образец формы и расположения отверстий. Сравнивать нужно именно геометрию сопряжений, а не цвет прокладочного материала.

Рекомендации по установке

Перед сборкой остатки прежних прокладок и загрязнения полностью удаляют с плоскостей цилиндра, головки и картера. Поверхности очищают аккуратно, без царапин и задиров; частицы старого материала не должны попасть внутрь картера. Одновременно проверяют плоскости на повреждения и следы деформации, состояние шпилек, резьбы и направляющих втулок.

Прокладки укладывают без перегибов, совмещая все отверстия и посадочные элементы. Головку устанавливают ровно, не смещая уплотнение относительно цилиндра. Крепеж затягивают в последовательности и с моментом, указанными в сервисных данных конкретного двигателя: универсальное значение для всех модификаций GY6 применять не следует. После сборки проверяют стыки на отсутствие утечек и контролируют работу двигателя.

Набор подходит для ремонта скутера с подтвержденной конфигурацией GY6 80 4T Ø47 мм. Проверка диаметра, формы сопряжений и модификации двигателя до разборки помогает подготовить нужные детали и собрать цилиндровую часть без повторного демонтажа.
