Поршень Honda Dio 50 STD Ø39 мм с тефлоновым покрытием

Поршень Honda Dio 50 STD Ø39 мм с тефлоновым покрытием

Поршень предназначен для ремонта цилиндро-поршневой группы двухтактного двигателя скутера Honda Dio 50. Исполнение STD и диаметр 39,00 мм рассчитаны на цилиндр номинального размера, который не растачивали под увеличенную ремонтную группу. Деталь выбирают при износе штатного поршня, повреждении юбки или канавок, следах прихвата, чрезмерном зазоре в цилиндре и снижении компрессии.

Во время работы поршень перемещается в цилиндре, а установленные в его канавках кольца уплотняют камеру сгорания. Давление газов воспринимается днищем и через поршневой палец передается шатуну. Поэтому соответствие диаметра, высоты, положения пальца и формы юбки непосредственно связано с правильной посадкой детали, ходом поршня и работой двигателя после ремонта.

Конструкция и исполнение

Обозначение STD указывает на стандартную размерную группу. Диаметр 39,00 мм — основной параметр этой позиции; ее нельзя считать взаимозаменяемой с поршнями 39,25 мм, 39,50 мм и другими ремонтными размерами. Исполнение с тефлоновым покрытием также относится к конкретным признакам этой версии и должно совпадать с требованиями к ремонтируемой цилиндро-поршневой группе.

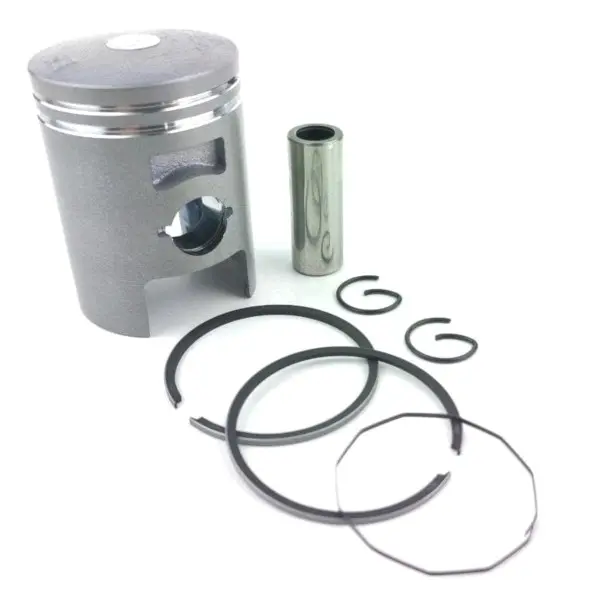

Комплект включает поршень, поршневой палец, кольца и стопорные кольца пальца. На поршне предусмотрены две кольцевые канавки и фигурные вырезы в юбке. Эти особенности нужно учитывать вместе с общими размерами: одинаковый диаметр сам по себе еще не подтверждает полную совместимость с конкретной модификацией двигателя.

Что сверить перед выбором

• Состояние цилиндра. Измерьте фактический диаметр, износ и овальность. Поршень STD подходит для номинального цилиндра Ø39,00 мм при допустимом монтажном зазоре.
• Модификацию Honda Dio. Сопоставьте код двигателя и конструкцию снятой детали, поскольку у скутеров семейства Dio встречаются разные варианты цилиндро-поршневой группы.
• Поршневой палец. Проверьте его диаметр и длину, а также посадку в шатуне и поршне. Подбор только по рабочему объему скутера недостаточен.
• Геометрию поршня. Сравните общую высоту, расстояние от оси пальца до днища, форму днища, конфигурацию юбки и расположение вырезов.
• Кольцевую группу. Сверьте количество и ширину канавок, тип колец и положение их замков. Кольца должны соответствовать именно этому поршню и цилиндру.

Если цилиндр уже расточен либо имеет глубокие задиры, установка стандартного поршня не устранит неправильный зазор. В таком случае сначала определяют пригодность цилиндра к дальнейшей работе и требуемый ремонтный размер. Измерения следует выполнять точным инструментом, а полученные значения сопоставлять с сервисными допусками конкретного двигателя.

Установка и обслуживание

Перед сборкой очищают цилиндр и канавки, осматривают шатун, посадку пальца и верхнюю головку шатуна. Кольца устанавливают в соответствующие канавки без перекручивания и чрезмерного разведения, после чего аккуратно заводят поршень в цилиндр. Стопорные кольца пальца должны полностью войти в свои посадочные канавки. Ориентацию поршня определяют по конфигурации юбки, расположению окон и требованиям конкретного двигателя.

При монтаже контролируют зазор поршня в цилиндре, зазоры в замках колец и свободное перемещение деталей. Ударная посадка пальца или принудительное проталкивание поршня через кромку цилиндра могут повредить новые компоненты. Одновременно стоит установить причину прежнего износа: недостаточную смазку, перегрев, попадание абразива или неверный зазор, чтобы ремонт не пришлось повторять.

Эта версия подходит для восстановления Honda Dio 50 со стандартным цилиндром 39,00 мм, когда размеры и конструкция снятого поршня совпадают. Точная проверка цилиндра и старой детали перед заказом помогает выбрать номинальную группу без ошибки и собрать двигатель с корректной механической посадкой.
