Малая звезда редуктора 168F/170F 6,5/7 л.с. DIGGER

Малая звезда редуктора DIGGER для мотоблоков 168F/170F

Компактная звездочка предназначена для ремонта ременного редуктора мотоблоков и культиваторов с двигателями семейства 168F и 170F мощностью 6,5 или 7 л.с. Деталь устанавливается на вторичный вал и участвует в передаче вращения внутри редуктора. Ее подбирают при износе зубьев, повреждении шлицевого соединения или во время планового восстановления трансмиссии.

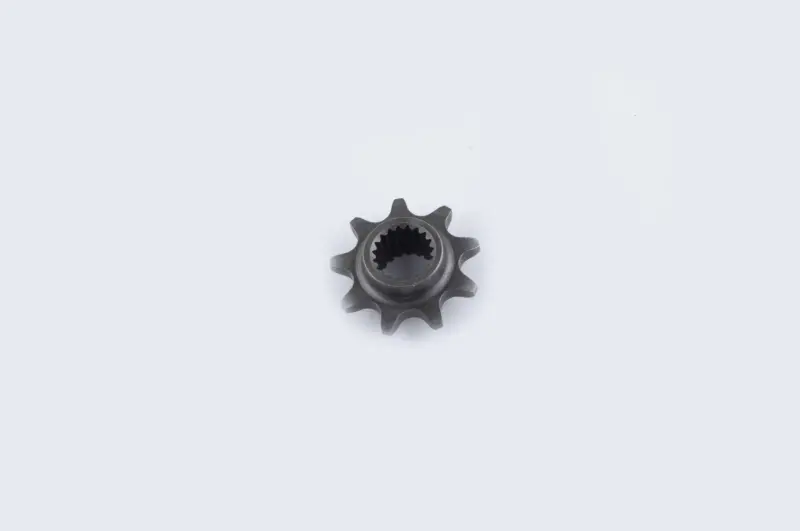

Звезда имеет девять наружных зубьев и внутреннее отверстие с 19 шлицами. Такое исполнение одновременно определяет взаимодействие с цепью и посадку на вал, поэтому обе характеристики нужно проверять до разборки техники или сравнивать со снятой деталью. Обозначений двигателя 168F либо 170F недостаточно для окончательного выбора: редукторы на технике одной мощности могут различаться конструкцией и установленными деталями.

Назначение и конструкция

Во время работы редуктора звездочка принимает вращение через шлицевое соединение и передает его цепи. Состояние профиля зубьев влияет на правильное зацепление, а состояние внутренних шлицев — на плотность посадки на вторичном валу. При выраженной выработке возникают удары при изменении нагрузки, увеличивается свободный ход и ухудшается согласованная работа деталей передачи.

Наружный диаметр звездочки составляет 50 мм, внутренний диаметр — 18 мм. Масса детали — 81 г. Эти параметры помогают отличить малую звезду от внешне похожих деталей редуктора. Для уверенного подбора следует проверить весь набор признаков: девять зубьев, 19 внутренних шлицев, оба диаметра, форму ступицы и положение звездочки на валу.

Что проверить перед установкой

• Тип редуктора: деталь рассчитана на ременной редуктор техники класса 168F/170F мощностью 6,5–7 л.с.
• Место установки: малая звезда работает на вторичном валу; ее не следует путать с большой звездой или другими деталями цепной передачи.
• Зубчатый профиль: требуемое исполнение имеет девять зубьев. Отличие даже на один зуб меняет геометрию зацепления.
• Посадка на вал: отверстие выполнено под 19 шлицев, поэтому нужно проверить их количество, профиль и диаметр.
• Сопряженные детали: цепь, вал и вторая звезда не должны иметь критической выработки, заусенцев или деформации.

При ремонте полезно осматривать передачу в сборе. Новая звездочка, установленная вместе с чрезмерно растянутой цепью, будет работать с неправильным зацеплением. Изношенные шлицы вторичного вала также не позволят получить плотную посадку. Если на зубьях старой детали появились сколы, заметное истончение или асимметричная выработка, нужно проверить соосность деталей и состояние цепи, а не ограничиваться заменой одной позиции.

Рекомендации по монтажу

Перед сборкой посадочное место очищают от загрязнений и металлических частиц, после чего проверяют шлицы вала по всей доступной длине. Звезда должна устанавливаться без перекоса и самодельной доработки профиля. После монтажа следует убедиться, что цепь правильно расположена на зубьях, крепеж и фиксирующие детали возвращены на предусмотренные места, а передача свободно проворачивается вручную без закусывания.

Малая звезда DIGGER подходит для обслуживания распространенных мотоблоков и культиваторов с ременной передачей и двигателями 168F/170F. Правильный выбор строится не только на мощности двигателя, но и на фактической конфигурации редуктора. Сверка количества зубьев, шлицев, диаметров и места установки помогает подобрать деталь без ошибочной замены соседней звездочки.
