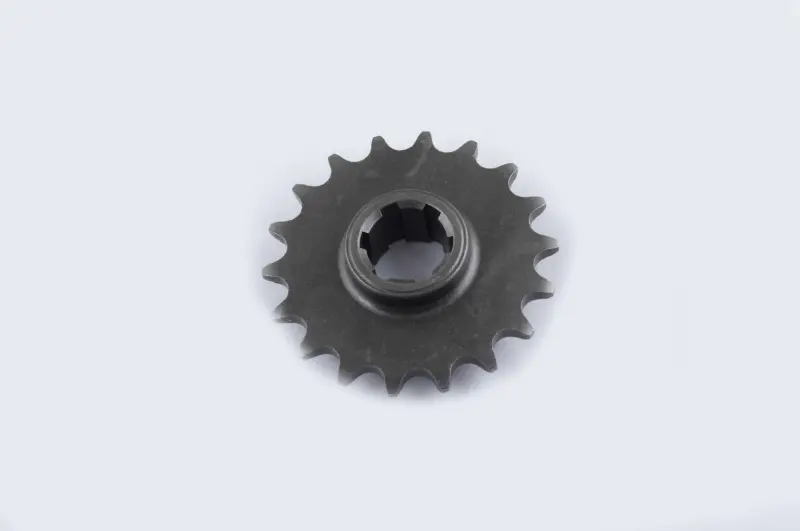

Большая звезда редуктора мотоблока 168F/170F (6,5/7 л.с.) DIGGER

Большая звезда редуктора DIGGER для мотоблоков 168F/170F

Деталь предназначена для ремонта редуктора мотоблоков с обозначениями 168F и 170F, относящихся к классу техники 6,5/7 л.с. Звезда участвует в передаче вращения внутри редуктора: зубчатый венец взаимодействует с цепью, а центральная шлицевая посадка соединяет деталь с соответствующим валом. Такая конструкция позволяет передавать крутящий момент между деталями трансмиссии и поддерживать согласованное движение механизма.

Большую звезду заменяют при выраженной выработке зубьев, повреждении шлицевой посадки, деформации или появлении недопустимого люфта. Изношенная деталь может нарушать нормальное зацепление с цепью, сопровождаться посторонним шумом и создавать неравномерную нагрузку на сопряженные компоненты редуктора. Своевременная замена помогает восстановить правильное взаимодействие деталей без необходимости менять исправные части механизма.

Что проверить при подборе

Обозначения двигателя 168F или 170F и мощность 6,5/7 л.с. помогают определить семейство техники, но для точного выбора одной этой информации недостаточно. На мотоблоках с похожими двигателями могут применяться разные версии редуктора. Перед заказом необходимо сопоставить новую звезду со снятой деталью и проверить:

• назначение детали — именно большая звезда редуктора, а не малая звезда вторичного вала;
• тип редуктора и расположение звезды внутри его механизма;
• наружный диаметр, общую высоту и форму ступицы;
• количество, шаг и профиль зубьев под используемую цепь;
• число и геометрию внутренних шлицев, а также посадочные диаметры;
• положение звезды относительно цепи и соседних деталей после установки.

Особое внимание требуется центральной посадке. Шлицы должны соответствовать валу по числу, форме и размеру: несовпадение нельзя компенсировать усилием при сборке или доработкой детали. Зубчатый венец также должен находиться в одной плоскости с цепью. Смещение приводит к перекосу, затрудненному ходу и ускоренной выработке зубьев и звеньев.

Установка и проверка редуктора

Монтаж выполняют на остановленной технике после получения доступа к редуктору. Перед разборкой полезно зафиксировать расположение шайб, втулок, стопорных деталей и других компонентов, чтобы сохранить правильный порядок сборки. Вал и сопрягаемые поверхности очищают от загрязнений и следов износа, затем проверяют состояние цепи, второй звезды, подшипников и фиксаторов. Если цепь растянута либо зубья сопряженной звезды заметно повреждены, установка только одной новой детали может не устранить шум и неравномерный ход.

Звезда должна садиться на вал без перекоса и чрезмерного усилия, а предусмотренные конструкцией фиксаторы необходимо установить на прежние места. После сборки редуктор сначала проворачивают вручную: движение должно быть свободным, цепь не должна закусывать или сходить в сторону. Затем контролируют люфт и соосность, закрывают корпус и выполняют краткую проверку работы без высокой нагрузки. Такой порядок помогает своевременно обнаружить ошибку сборки и не допустить повреждения новых и сохраненных деталей.

Большая звезда DIGGER подходит для обслуживания мотоблоков семейства 168F/170F мощностью 6,5/7 л.с. при условии совпадения конструкции редуктора и всех посадочных параметров. Для уверенного выбора используйте снятую звезду как образец и сравнивайте не только общий вид, но и зубчатый венец, ступицу, шлицевую посадку и положение детали в трансмиссии.
