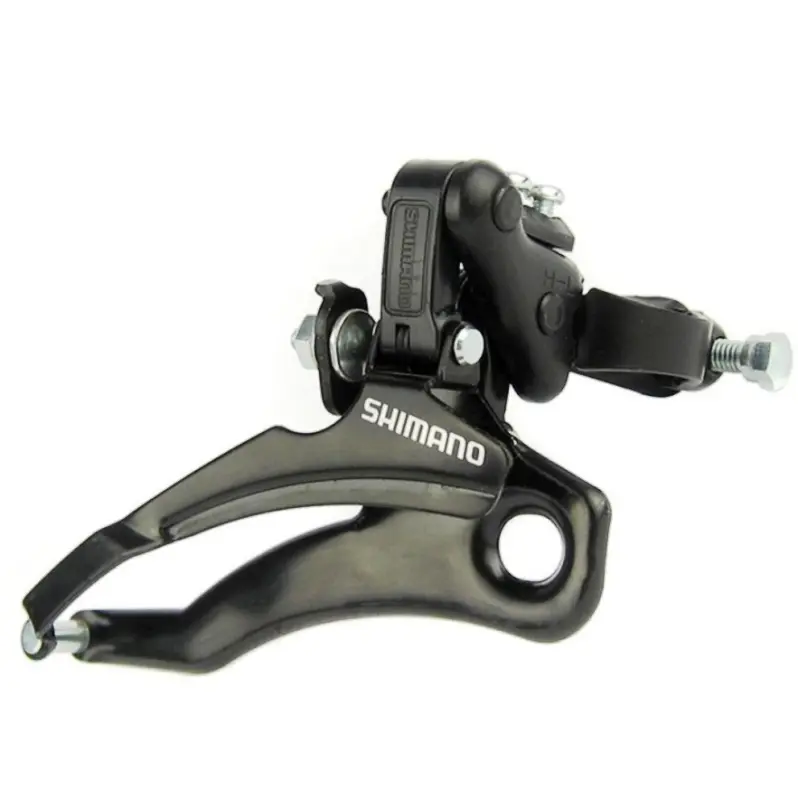

Передний переключатель Shimano Tourney FD-TZ31, нижняя тяга

Передний переключатель Shimano Tourney FD-TZ31 с нижней тягой

Shimano Tourney FD-TZ31 предназначен для велосипедной трансмиссии с тремя передними звёздами. Переключатель направляет цепь по звёздам системы шатунов, позволяя выбирать подходящее передаточное отношение для ровной дороги, подъёмов и спокойной городской езды. Это версия с нижней тягой: трос должен подходить к механизму снизу. Перед покупкой обязательно сравните расположение и прокладку троса на раме с установленным переключателем.

Модель работает в трансмиссиях формата 3×6 и 3×7. Направляющая рамка рассчитана на большую переднюю звезду до 48 зубьев. Суммарная ёмкость переключателя составляет 20 зубьев, а допустимая разница между большой и средней звёздами — до 10 зубьев. Эти параметры необходимо сопоставить с системой шатунов велосипеда: правильное сочетание размеров звёзд помогает добиться уверенного перехода цепи и избежать её контакта с рамкой после регулировки.

Подбор переключателя

FD-TZ31 крепится хомутом на подседельной трубе. У модели существуют исполнения под разные диаметры крепления, поэтому одного совпадения модели недостаточно. Измерьте наружный диаметр подседельной трубы в месте установки или проверьте обозначение диаметра на старом хомуте. Одновременно убедитесь, что на раме используется нижний подвод троса и установлена тройная система шатунов.

При подборе также учитывайте линию цепи и геометрию рамы. Для FD-TZ31 указана линия цепи 47,5 мм и рабочий угол нижнего пера 66–69°. Сопоставление этих параметров с велосипедом особенно важно при замене переключателя на другую модель или при обновлении нескольких деталей трансмиссии одновременно.

Практические особенности

• работа с тремя передними звёздами в трансмиссиях 3×6 и 3×7;
• нижнее подведение троса для рам с соответствующей схемой прокладки;
• работа с большой передней звездой до 48 зубьев;
• хомутовое крепление на подседельной трубе;
• винты ограничения хода для точной настройки крайних положений рамки.

Что проверить перед установкой

До замены сравните способ крепления, диаметр трубы рамы, направление подвода троса, количество передних звёзд и размер большой звезды. Осмотрите остальные элементы трансмиссии. Изношенная цепь, погнутые зубья звёзд или растянутый трос могут ухудшать переключение и после установки новой детали: передний переключатель не компенсирует такие неисправности.

При монтаже направляющую рамку располагают параллельно большой звезде и выставляют на нужной высоте над её зубьями. После фиксации подключают трос, регулируют его натяжение и настраивают винтами крайние положения. Ограничители должны удерживать цепь от схода за малую или большую звезду, не мешая её переходу между передачами. Завершив регулировку, проверьте переключение на всех трёх передних звёздах сначала без нагрузки, а затем во время короткой поездки.

Shimano Tourney FD-TZ31 подойдёт для плановой замены или ремонта велосипеда с совместимой тройной трансмиссией. Если параметры системы, диаметр хомута и нижний подвод троса совпадают, переключатель можно точно установить и настроить для удобного управления передними передачами.
