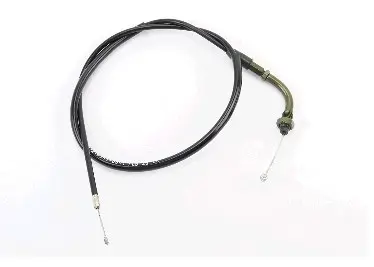

Трос газа Kinlon JL150-70C, 940/860 мм

Трос газа Kinlon JL150-70C, 940/860 мм

Механический трос передает движение от поворотной ручки газа к приводу карбюратора мотоцикла Kinlon JL150-70C. Когда водитель поворачивает ручку, внутренний трос перемещается внутри оболочки и воздействует на рычаг, управляющий открытием дросселя. От состояния и правильной регулировки этой детали зависят плавность хода ручки, своевременный отклик двигателя и возвращение управления газом в исходное положение.

Полная длина троса составляет 940 мм, а длина его наружной оболочки — 860 мм. Такое соотношение оставляет необходимые открытые участки внутреннего троса для соединения с ручкой и механизмом карбюратора. Деталь выполнена в конфигурации для Kinlon JL150-70C: с изогнутым металлическим патрубком на одном конце, металлическими наконечниками и регулировочной гайкой.

Конструкция и основные параметры

• Назначение: механическое управление газом мотоцикла.
• Применение: Kinlon JL150-70C.
• Полная длина: 940 мм.
• Длина оболочки: 860 мм.
• Конфигурация: одинарный трос в черной оболочке с изогнутым металлическим патрубком.
• Соединения: металлические наконечники и резьбовой регулировочный участок с гайкой.

Как проверить соответствие перед установкой

При подборе следует учитывать не только модель мотоцикла, но и геометрию ранее установленной детали. Сравните полную длину и длину оболочки, форму и положение изогнутого патрубка, тип обоих наконечников, длину открытых участков внутреннего троса и расположение регулировочной части. Эти параметры должны позволять закрепить трос в штатных точках без натяжения, лишних петель и изменения предусмотренного маршрута.

Полная длина 940 мм и оболочка 860 мм — разные параметры, поэтому ориентироваться лишь на одно число при выборе недостаточно. Тросы одинаковой общей длины могут иметь другую оболочку, наконечники или изгиб направляющего патрубка. Такое отличие способно помешать правильному соединению с ручкой газа либо карбюраторным приводом. Особенно внимательно проверяйте конфигурацию, если на мотоцикле менялись руль, ручка газа или компоненты системы питания.

Замена требуется при обрыве или распушении внутреннего троса, повреждении оболочки, заедании, неравномерном движении либо нарушении возврата ручки. Сначала стоит исключить неправильную прокладку и регулировку: чрезмерное натяжение или пережатие оболочки также препятствует свободному перемещению внутренней части.

Рекомендации по монтажу и регулировке

Перед снятием старого троса запомните его маршрут через направляющие и крепления. Новый трос прокладывают тем же путем, не допуская резких перегибов, скручивания, защемления элементами облицовки и чрезмерно тугой фиксации. Оболочка не должна натягиваться при повороте руля или соприкасаться с деталями, способными ограничить ее свободное положение.

После соединения наконечников убедитесь, что оболочка полностью вошла в предназначенные посадочные места. Затем настройте свободный ход ручки регулировочной гайкой в соответствии с требованиями руководства Kinlon JL150-70C. Регулировка должна сохранять небольшой предусмотренный свободный ход, обеспечивать полное открытие дросселя и не удерживать его в приоткрытом положении.

Завершающая проверка выполняется во всем диапазоне поворота руля. Ручка должна двигаться плавно и самостоятельно возвращаться в закрытое положение как при прямом руле, так и при его повороте в обе стороны. Изменение натяжения, ухудшение возврата или рост оборотов при повороте руля указывают на необходимость исправить прокладку либо настройку. Правильно подобранный и установленный трос восстанавливает штатную механическую связь между ручкой газа и карбюраторным приводом.
