Трос сцепления MIS для Loncin LX300-6H 300DS, 1000 мм

Трос сцепления MIS для Loncin LX300-6H 300DS, 1000 мм

Механический трос соединяет левый рычаг на руле с приводом сцепления мотоцикла. При нажатии на рычаг он передает усилие к механизму выключения сцепления, поэтому от правильного подбора, прокладки и регулировки зависят полный ход привода и предсказуемое переключение передач. Эта версия MIS рассчитана на Loncin LX300-6H 300DS и имеет заявленную длину 1000 мм. Она предназначена для восстановления штатного управления при износе, повреждении или заедании установленной детали.

Конструкция и назначение

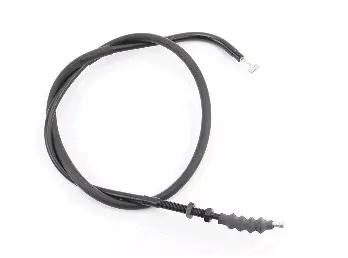

Гибкий внутренний трос работает в черной наружной оболочке, которая задает его маршрут между рулем и механизмом сцепления. На концах предусмотрены присоединительные участки разной конфигурации для соединения с рычагом и приводом. Один из участков закрыт гофрированным защитным пыльником. Такое исполнение позволяет передавать движение рычага по проложенной на мотоцикле изогнутой трассе.

• Тип детали: трос механического привода сцепления.
• Назначение: передача усилия от ручного рычага к механизму выключения сцепления.
• Совместимость: Loncin LX300-6H 300DS.
• Заявленная длина: 1000 мм.
• Внешнее исполнение: черная гибкая оболочка, концевые присоединительные участки и защитная гофра.

Как проверить совместимость перед установкой

Подбирайте деталь по полному обозначению мотоцикла — Loncin LX300-6H 300DS. Одного совпадения марки или рабочего объема недостаточно: у близких моделей длина, наконечники и расположение посадочных участков могут отличаться. Перед монтажом сопоставьте со снятой деталью длину, форму обоих концов, размеры посадочных мест оболочки, направление выхода внутреннего троса и положение регулировочных точек привода. Такое сравнение помогает исключить ситуацию, когда трос удается присоединить, но доступного диапазона регулировки не хватает.

Проверьте также штатный маршрут от рычага до привода. Трос должен проходить без острых перегибов, защемления соседними деталями и натяжения при повороте руля. Слишком короткая или неправильно выбранная трасса ограничивает движение руля либо постоянно поджимает привод, а лишние петли и резкие изгибы ухудшают свободный ход. Поэтому длину 1000 мм следует оценивать вместе с конфигурацией концов и креплений, а не как единственный критерий выбора.

Когда требуется замена

Поводом для проверки служат тяжелое или неравномерное движение рычага, заедание, заметные заломы оболочки, повреждение защитной гофры, распушение жил либо невозможность получить нормальную регулировку. Эти признаки нельзя устранять одним увеличением натяжения: изношенный трос может двигаться рывками и не обеспечивать полный возврат привода. При осмотре важно оценить всю длину, особенно места выхода внутреннего троса из оболочки и участки рядом с наконечниками.

Состояние привода стоит проверить и при изменении привычного хода рычага, затрудненном включении передач или неполном выключении сцепления. Причиной таких симптомов может быть не только регулировка, поэтому перед заменой оценивают крепление оболочки, целостность троса и свободу его перемещения. Если оболочка повреждена либо внутренние жилы деформированы, дальнейшая регулировка не устраняет механический износ.

Установка и регулировка

Монтаж выполняют при остановленном двигателе. Новый трос прокладывают по штатной трассе, надежно устанавливают его концы в рычаг и привод, а оболочку фиксируют в предусмотренных посадочных местах. После этого штатными регулировочными точками задают необходимый свободный ход. Руководство для Loncin 300DS указывает свободное перемещение на конце рычага сцепления 10–20 мм.

После регулировки нужно проверить, что рычаг возвращается без задержки, трос не натягивается при полном повороте руля, сцепление полностью выключается и не проскальзывает. Если передачи включаются затрудненно или появляется проскальзывание, настройку выполняют повторно. До поездки также проверяют надежность фиксации концов и оболочки по всей трассе.

Трос MIS длиной 1000 мм подходит для ремонта штатного механического привода Loncin LX300-6H 300DS. Точное сопоставление длины, концов и маршрута прокладки перед монтажом позволяет установить деталь без изменения заводской схемы управления.
