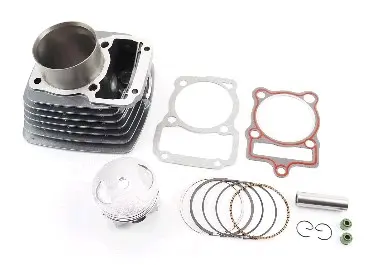

ЦПГ MIS для Viper/Zongshen ZS200GS, Ø63,5 мм, палец Ø15 мм

ЦПГ MIS для Viper/Zongshen ZS200GS — Ø63,5 мм, палец Ø15 мм

Цилиндро-поршневая группа предназначена для ремонта двигателя мотоцикла ZS200GS при износе цилиндра, поршня и связанных с ними деталей. Основные параметры этой версии — диаметр цилиндра и поршня 63,5 мм и поршневой палец диаметром 15 мм. Такое сочетание размеров необходимо учитывать при подборе: внешне похожие ЦПГ для двигателей близкого объема могут отличаться посадкой, высотой цилиндра, формой поршня и диаметром пальца.

ЦПГ формирует рабочую часть камеры сгорания. Поршень перемещается внутри цилиндра и через палец передает усилие на шатун, а поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра и участвуют в регулировании количества масла на рабочей поверхности. От состояния этих деталей зависят компрессия, расход масла и стабильность работы двигателя. Наружные ребра цилиндра увеличивают площадь теплообмена и помогают отводить тепло во время движения.

Назначение основных деталей

• Цилиндр задает направляющую поверхность для движения поршня и сохраняет геометрию камеры.
• Поршень Ø63,5 мм воспринимает давление газов и передает нагрузку через палец на шатунный механизм.
• Поршневые кольца обеспечивают уплотнение, поддерживают компрессию и снимают лишнее масло со стенки цилиндра.
• Палец Ø15 мм и стопорные кольца соединяют поршень с шатуном и удерживают палец от осевого смещения после правильной сборки.

Замена ЦПГ может потребоваться при падении компрессии, повышенном расходе масла, дымности, появлении задиров или значительном износе поверхности цилиндра. Эти признаки не всегда связаны только с поршневой группой, поэтому перед ремонтом следует проверить состояние головки цилиндра, клапанного механизма, шатуна и системы смазки. Такая диагностика помогает устранить первичную причину неисправности, а не только ее последствия.

Как проверить совместимость

Модель ZS200GS является главным ориентиром, но перед заказом необходимо сопоставить ЦПГ с фактически установленным двигателем. На мотоциклах одной модели могут встречаться разные модификации или ранее замененные моторы. Проверку удобнее выполнять по снятым деталям и измерениям, не полагаясь только на объем двигателя или внешний вид цилиндра.

• сверьте диаметр цилиндра и поршня — для этой ЦПГ он составляет 63,5 мм; у ZS200GS встречаются и цилиндры 67 мм, с этим комплектом они не взаимозаменяемы;
• проверьте диаметр отверстия под поршневой палец и посадку в шатуне — требуется палец 15 мм;
• сопоставьте рабочую и общую высоту старого цилиндра, поскольку у деталей для ZS200GS встречаются разные исполнения;
• сравните расположение крепежных отверстий, форму основания цилиндра и его посадку в картер;
• проверьте высоту и форму поршня, положение канавок колец и конструкцию днища относительно снятой детали.

Установка и подготовка двигателя

Монтаж ЦПГ требует чистых сопрягаемых поверхностей и контроля состояния смежных деталей. Перед сборкой удаляют остатки старых уплотнений и загрязнения, проверяют посадочную поверхность картера, шатун, втулку или подшипник верхней головки шатуна. Кольца устанавливают в предназначенные для них канавки с правильной ориентацией, а их замки располагают по схеме, предусмотренной для конкретного двигателя. Палец фиксируют стопорными кольцами, убеждаясь, что они полностью вошли в канавки. Трущиеся поверхности при сборке смазывают моторным маслом, а крепеж головки затягивают в установленной последовательности и с моментом из технической документации мотоцикла.

До первого запуска после ремонта необходимо проверить свободное вращение коленчатого вала, правильность фаз газораспределения, состояние уплотнений и уровень масла. ЦПГ MIS с параметрами 63,5/15 мм подходит для восстановления Viper/Zongshen ZS200GS при полном совпадении посадочных размеров. Тщательное сравнение со снятым цилиндром и поршнем снижает риск ошибки и позволяет подготовить двигатель к корректной сборке.
