Электродвигатель ZY1020 для детского ATV 36 В 500 Вт, 19 А, 2500 об/мин

Электродвигатель ZY1020 для детского ATV 36 В 500 Вт

Модель рассчитана на детские электрические квадроциклы с бортовым напряжением 36 В и цепным приводом. Двигатель преобразует энергию аккумуляторной системы во вращение ведущей звездочки, после чего тяга передается цепью на трансмиссию ATV. Номинальные ориентиры этой версии — мощность 500 Вт, ток 19 А и частота вращения 2500 об/мин. Такое сочетание параметров позволяет использовать мотор для восстановления штатной конфигурации техники, если установленный ранее привод имеет то же обозначение и совпадает по основным электрическим и механическим характеристикам.

Конструкция и назначение

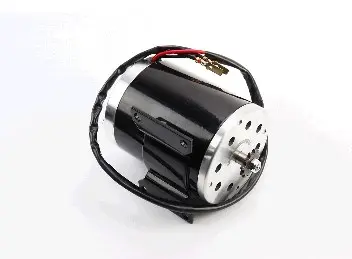

ZY1020 выполнен как щеточный двигатель постоянного тока. Цилиндрический корпус снабжен монтажным основанием, силовыми проводами и выходным валом с установленной звездочкой под цепную передачу. Торцевая крышка имеет вентиляционные отверстия. Монтажное основание служит для фиксации двигателя на раме, а звездочка передает вращение на цепь квадроцикла. Такая компоновка применяется в компактной электрической технике, где мотор устанавливается отдельно от ведущей оси.

Эта позиция предназначена прежде всего для ремонта детского ATV, а не для произвольного увеличения мощности. При замене важно сохранить согласованность двигателя, контроллера, аккумуляторного блока и трансмиссии. Совпадение только мощности 500 Вт недостаточно: моторы семейства ZY1020 выпускаются в разных версиях, поэтому напряжение, ток, скорость вращения и механическое исполнение проверяют в совокупности.

Что проверить перед выбором

• Напряжение: система квадроцикла должна быть рассчитана на 36 В.
• Мощность и ток: контроллер и проводка должны соответствовать версии 500 Вт, 19 А; устанавливать мотор вместо привода с другими параметрами без проверки всей силовой системы не следует.
• Частота вращения: значение 2500 об/мин сопоставляют с характеристикой штатного двигателя, поскольку от него вместе с передаточным отношением зависит режим работы трансмиссии.
• Крепление: сравнивают форму основания, расположение и расстояния между крепежными отверстиями, положение корпуса относительно рамы и свободное пространство вокруг него.
• Цепной привод: необходимо сверить число и профиль зубьев звездочки, стандарт и ширину цепи, вылет выходного вала, а также расположение звездочек в одной плоскости.
• Подключение: проверяют тип наконечников, длину проводов, полярность и способ соединения с имеющейся проводкой ATV.

Установка и проверка после ремонта

Перед монтажом сопоставьте новый двигатель со снятым по корпусу, крепежному основанию, валу и звездочке. Мотор фиксируют штатным крепежом без перекоса, затем выставляют цепную линию и регулируют натяжение по требованиям конкретного квадроцикла. Слишком слабое натяжение повышает риск схода цепи, а чрезмерное создает дополнительную нагрузку на вал и детали трансмиссии. Провода прокладывают так, чтобы они не касались цепи, звездочек, подвижных частей и мест возможного перетирания.

После подключения сначала контролируют свободное вращение привода и правильность направления вращения, затем выполняют короткую проверку без нагрузки. Перед поездкой повторно осматривают крепеж, положение цепи и соединения проводов. Если старый мотор вышел из строя после перегрева, заклинивания трансмиссии или повреждения проводки, причину неисправности устраняют до установки новой детали. Правильно подобранный ZY1020 возвращает детскому квадроциклу предусмотренный режим привода без изменения исходного класса 36 В и 500 Вт.
