Поршень Zongshen CB150 0,25 Ø61,25 OHC

Поршень Zongshen CB150 0,25 Ø61,25 OHC

Ремонтный поршень предназначен для восстановления цилиндро-поршневой группы четырёхтактного двигателя Zongshen CB150 с верхним расположением распределительного вала OHC. Это деталь первого ремонтного размера +0,25 мм с номинальным диаметром 61,25 мм. Её устанавливают после обработки цилиндра под соответствующий ремонтный размер, когда стандартный поршень уже не подходит для дальнейшей сборки двигателя.

Во время работы двигателя поршень перемещается внутри цилиндра, соединяется с шатуном через поршневой палец и участвует в каждом рабочем цикле. Для правильной сборки важно точное соответствие между обработанным цилиндром, поршнем и кольцами. Размер +0,25 мм нельзя выбирать как произвольную замену стандартной детали: поршень диаметром 61,25 мм рассчитан именно на цилиндр, подготовленный под первый ремонт.

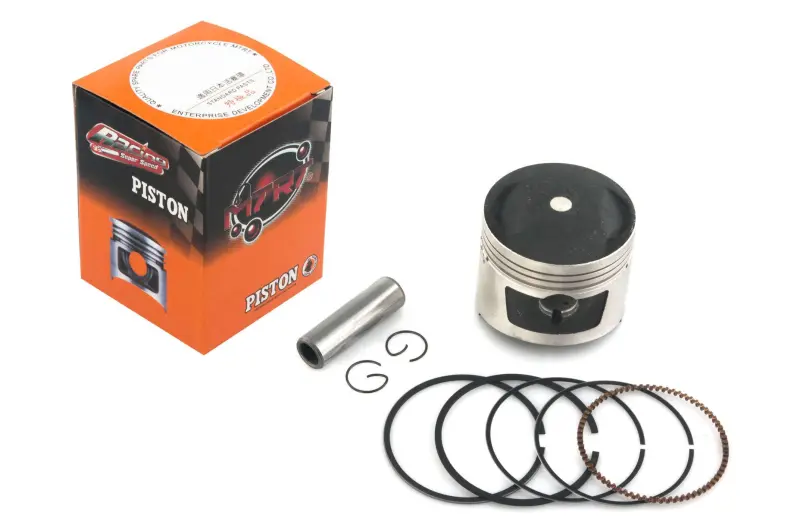

Поршень подходит для мотоциклетной техники с двигателем класса CB150 и газораспределительным механизмом OHC. Диаметр поршневого пальца составляет 15 мм. В комплект входят поршень, поршневые кольца, палец и стопорные кольца, поэтому для сборки поршневого узла предусмотрены основные входящие в него элементы.

Когда нужен ремонтный поршень

Деталь используют при капитальном ремонте двигателя, критическом износе прежнего поршня или после восстановления рабочей поверхности цилиндра. Решение о переходе на первый ремонтный размер принимают по результатам дефектовки и измерения цилиндра. Если после обработки цилиндр подготовлен под поршень 61,25 мм, этот вариант позволяет собрать узел в соответствии с выполненной расточкой.

Если цилиндр сохранил стандартный размер либо ранее был обработан под другой ремонтный размер, потребуется другой поршень. Обозначение CB150 само по себе недостаточно для выбора: перед покупкой необходимо учитывать тип двигателя OHC, фактический диаметр цилиндра после обработки, размер пальца и конструкцию снятого поршня.

Как проверить соответствие

Сначала уточните маркировку двигателя и убедитесь, что речь идёт о четырёхтактном Zongshen CB150 OHC. Затем сопоставьте результаты измерения цилиндра с номинальным диаметром поршня 61,25 мм. Первый ремонт +0,25 мм должен быть подтверждён после дефектовки и расточки, а не только по степени износа снятых деталей.

Дополнительно сравните старый и новый поршни по конструкции, проверьте диаметр поршневого пальца 15 мм и расположение колец. Такой подбор особенно важен при ремонте уже разбиравшегося двигателя: внешний класс мотора может совпадать, но фактический ремонтный размер цилиндра определяется измерением.

Установка

Перед сборкой очистите детали и рабочие поверхности. Устанавливайте поршень, кольца, палец и стопорные кольца с соблюдением требований ремонтной документации конкретного двигателя. Необходимо выдержать предусмотренные зазоры и правильно расположить кольца. Поршень должен соответствовать фактическому размеру подготовленного цилиндра; попытка установить ремонтную деталь в стандартный цилиндр недопустима.

После обработки цилиндра мастер должен проверить соответствие пары «цилиндр — поршень» и только затем выполнять окончательную сборку. Правильно выбранный размер позволяет восстановить цилиндро-поршневую группу с учётом выполненной механической обработки и собрать моторный узел без несоответствия между его основными деталями.

Характеристики

• назначение — ремонт цилиндро-поршневой группы двигателя Zongshen CB150 OHC;
• тип двигателя — четырёхтактный;
• ремонтный размер — +0,25 мм, первый ремонт;
• номинальный диаметр поршня — 61,25 мм;
• диаметр поршневого пальца — 15 мм;
• комплектация — поршень, поршневые кольца, палец и стопорные кольца.
