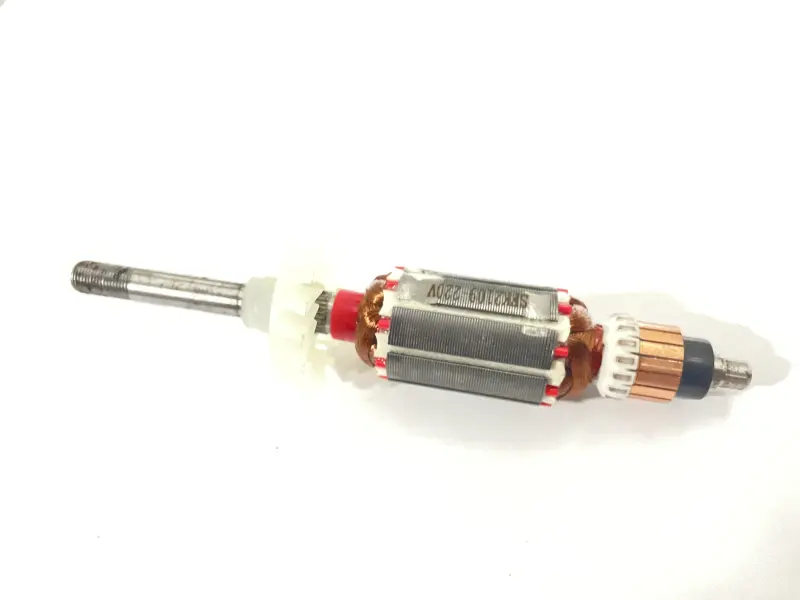

Якорь для гравёра SVET, L=145 мм

Якорь для гравёра SVET длиной 145 мм

Якорь предназначен для замены повреждённого ротора в гравёре. Это рабочая часть электродвигателя, которая во время работы передаёт вращение к шпиндельному узлу инструмента. Деталь выбирают при ремонте, если прежний якорь повреждён и для восстановления гравёра требуется ротор с соответствующими посадочными участками, геометрией вала и резьбовым окончанием.

Общая длина якоря составляет 145 мм. Остальные размеры: L1 — 93 мм, L2 — 32 мм, Ø1 — 6/8 мм, Ø2 — 25 мм. Резьбовое исполнение — 8. Все эти параметры важны одновременно: новая деталь должна соответствовать снятому ротору не только по общей длине, но и по размерам отдельных участков, диаметрам и резьбе. Подбирать якорь исключительно по производителю или типу инструмента не следует, поскольку гравёры могут различаться валами, посадочными местами и способом крепления рабочих узлов.

Конструкция и назначение

Якорь состоит из вала, пакета сердечника с обмотками и коллекторного узла. Такая конструкция обеспечивает работу ротора внутри электродвигателя и передачу вращения к шпиндельной части гравёра. Запчасть рассчитана именно на восстановительный ремонт: она заменяет неисправный якорь при условии полного совпадения основных размеров и посадочной геометрии.

Необходимость замены может быть связана с повреждением прежнего ротора, посторонним шумом, падением оборотов или нестабильной работой инструмента. Эти признаки не всегда относятся только к якорю, поэтому во время разборки стоит оценить состояние сопряжённых элементов двигателя. Проверьте посадки на валу, подшипники, щёткодержатели и щётки. Такой осмотр помогает заранее определить полный объём обслуживания и снижает вероятность повторной разборки гравёра после установки детали.

Как правильно подобрать якорь

Перед покупкой снимите старый ротор и последовательно сопоставьте его с параметрами новой детали. Сначала проверьте общую длину 145 мм, затем размеры L1=93 мм и L2=32 мм. После этого сравните диаметры Ø1=6/8 мм и Ø2=25 мм, расположение посадочных зон и исполнение резьбового окончания 8. Важно учитывать не один удобный размер, а всю совокупность признаков: даже при совпадении длины различие диаметра или посадочного участка может помешать правильной установке.

Отдельно сравните форму и расположение участков вала, крупную часть ротора, коллекторный узел и резьбовое окончание. Геометрия якоря должна соответствовать корпусу гравёра и сопряжённым деталям двигателя. Особенно внимательно выполняйте сверку, если инструмент уже ремонтировался: ранее установленные компоненты могут отличаться от первоначального исполнения.

Подготовка к установке

До сборки убедитесь, что размеры нового якоря совпадают со снятой деталью по всем указанным точкам. Одновременно осмотрите места установки, состояние подшипников и узел щёток. Если сопутствующие детали изношены или повреждены, это необходимо учитывать при определении объёма ремонта. Последовательная проверка ротора и соседних элементов позволяет установить подходящую запчасть и избежать случайного подбора.

Этот якорь подходит для ремонта гравёра, которому требуется ротор общей длиной 145 мм с размерами L1=93 мм, L2=32 мм, диаметрами Ø1=6/8 мм и Ø2=25 мм, а также резьбовым исполнением 8. Если снятая деталь полностью совпадает по этим параметрам и геометрии, запчасть можно использовать для восстановления электродвигателя инструмента.
