Электродвигатель FY390 21V для аккумуляторных ножниц TM-SH704Li AMG

Электродвигатель FY390 21V для аккумуляторных ножниц TM-SH704Li AMG

Электродвигатель FY390 21V предназначен для ремонта аккумуляторных ножниц TM-SH704Li. Он передаёт энергию аккумулятора на механизм, приводящий в действие режущую часть инструмента. Деталь выбирают для замены штатного приводного мотора, если диагностика показала, что неисправность связана именно с двигателем. Такая замена позволяет восстановить работу ножниц без покупки нового инструмента.

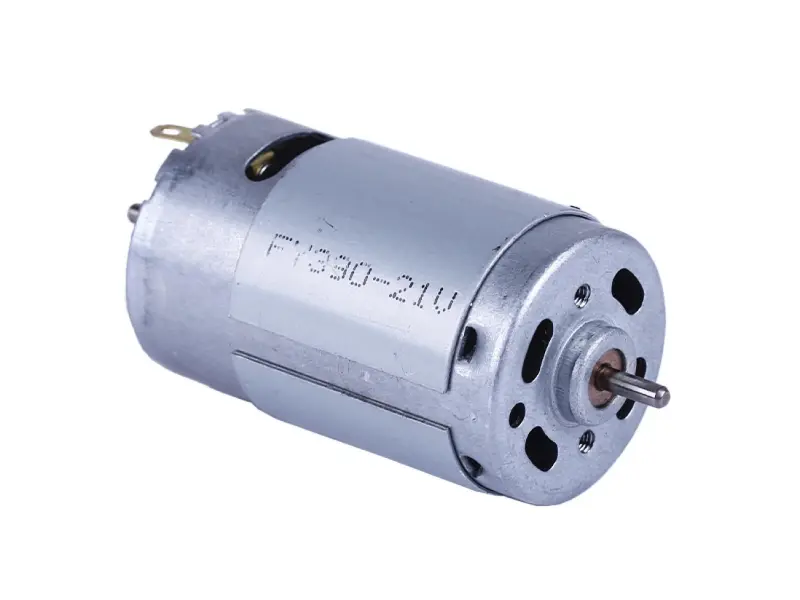

Мотор выполнен в цилиндрическом металлическом корпусе. В его конструкции предусмотрены выходной вал для передачи вращения на механизм ножниц и контактные выводы для подключения к внутренней проводке. При установке двигатель должен правильно соединяться как с электрической, так и с механической частью инструмента. Поэтому для подбора недостаточно общего сходства корпуса: необходимо проверить обозначение FY390, рабочее обозначение 21V и модель ножниц TM-SH704Li.

Этот электродвигатель не относится к универсальным комплектующим для любых аккумуляторных или садовых ножниц. Внешне похожие моторы могут отличаться расположением креплений и контактов, формой либо длиной выходного вала, а также способом соединения с проводкой и приводным механизмом. Совпадение по внешнему виду или по общему названию инструмента не гарантирует совместимость и правильную установку.

Когда требуется замена двигателя

Проверить состояние привода стоит при отсутствии вращения, нестабильной работе, появлении постороннего шума или заметном снижении производительности ножниц. Однако эти признаки не всегда означают поломку электродвигателя. Причина также может находиться в аккумуляторе, контактах, выключателе, проводке, редукторе или другой механической части. Перед заказом детали сначала проверьте питание и органы управления, оцените состояние проводов и убедитесь, что механизм движется без заклинивания и чрезмерного усилия.

Если аккумулятор исправен, питание поступает, проводка и управление работают нормально, а неисправность выявлена в самом приводном моторе, FY390 21V используют как замену для TM-SH704Li. Такой порядок диагностики помогает не менять исправную деталь и сразу устранить реальную причину отказа инструмента.

Как подобрать мотор перед покупкой

Сопоставьте полное обозначение ножниц с моделью TM-SH704Li и проверьте маркировку демонтированного двигателя — FY390 и 21V. Затем сравните старую и новую детали по расположению креплений, форме и длине выходного вала, размещению контактных выводов и способу подключения к проводке. Отдельно убедитесь, что вал правильно соединяется с механизмом ножниц. Старый двигатель удобно использовать как образец: это позволяет проверить не только внешний размер корпуса, но и важные для монтажа посадочные параметры.

Установка и проверка работы

Перед разборкой обязательно отсоедините аккумулятор. Устанавливайте двигатель без перекоса, следите за правильным положением выходного вала и не допускайте натяжения, пережатия или повреждения проводов. Контактные выводы должны подключаться тем же способом, который предусмотрен внутренней конструкцией ножниц. После сборки сначала проверьте свободное движение механизма без нагрузки.

Если режущая часть заклинивает или редуктор работает с заметным усилием, сначала устраните механическую неисправность. Новый мотор не исправит заклинивший механизм, а работа с избыточной нагрузкой может привести к повторному отказу привода. Электродвигатель FY390 21V подходит для адресного ремонта TM-SH704Li, когда требуется заменить именно неисправный приводной мотор и восстановить нормальную передачу движения на режущую часть.
