Электродвигатель для электрической отвёртки 3,6 В AZT-2

Электродвигатель для электрической отвёртки 3,6 В AZT-2 приводит в движение механизм вращения биты. Его устанавливают при замене неисправного мотора, когда корпус инструмента и передача пригодны для дальнейшего использования. Двигатель передаёт вращение через вал, а редуктор преобразует его в движение, необходимое для закручивания и выкручивания крепежа.

Конструкция и обозначения

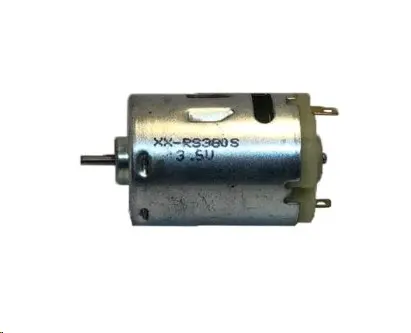

У мотора цилиндрический корпус с отверстиями, выступающий вал с одной стороны и контактные выводы с противоположной. На корпус нанесены обозначения XX-RS380S и 3.6V. Напряжение 3,6 В — один из основных параметров подбора: двигатель должен соответствовать питанию инструмента. Установка мотора с неподходящим напряжением может привести к слабому вращению или перегреву.

Для правильной посадки имеют значение не только очертания корпуса, но и положение вала относительно редуктора. Контактные выводы должны размещаться так, чтобы провода не натягивались, не попадали под крепления и не мешали закрыть рукоятку. Отверстия корпуса нельзя перекрывать проводами или посторонними деталями при сборке.

Когда требуется замена

Повод проверить двигатель — неуверенный запуск, остановки под привычной нагрузкой, рывки, посторонний шум или заметный нагрев при короткой работе. Причиной замены также могут стать повреждение вала, износ внутренних опор и нарушение контакта внутри мотора. Продолжительная работа с заклинившей передачей или чрезмерной нагрузкой ускоряет износ двигателя.

Такие симптомы не всегда означают поломку самого мотора. До его замены стоит исключить разряженный аккумулятор, плохое соединение проводов и заедание редуктора. Если причина сопротивления вращению останется в передаче, новый двигатель тоже будет работать с перегрузкой. При осмотре полезно проверить состояние сопряжённой шестерни и отсутствие люфта в месте соединения с валом.

Что сверить со снятым мотором

• Напряжение питания и обозначения на корпусе.
• Диаметр и длину корпуса, форму передней части и способ фиксации в инструменте.
• Диаметр, длину выступающей части и профиль вала.
• Способ соединения вала с редуктором и положение ведущей шестерни.
• Расположение выводов и свободное место для подключения проводов.

Одинакового напряжения недостаточно для взаимозаменяемости. Слишком длинный вал может упереться в соседнюю деталь, а неверное положение шестерни — нарушить зацепление. Корпус должен устойчиво удерживаться штатными посадочными местами: смещение двигателя под нагрузкой вызывает шум и ускоряет износ передачи.

Установка и проверка

Отключите питание отвёртки и зафиксируйте расположение проводов и мотора до разборки. Извлекайте двигатель без натяжения проводов. Если конструкция требует переноса шестерни со старого вала, используйте подходящий инструмент и сохраняйте её посадочное положение; удары по валу могут повредить внутренние опоры. Не пытайтесь компенсировать несовпадение размеров усилием при сборке корпуса.

Закрепите мотор, восстановите подключение и уложите проводку вдали от вращающихся частей. После сборки выполните короткую проверку без нагрузки: оцените направление вращения, равномерность хода и отсутствие задевания. Затем постепенно дайте небольшую нагрузку. Резкий нагрев, скрежет или остановки требуют повторной проверки посадки, подключения и зацепления с редуктором.
