Втулка задней звезды JAWA MIS

Втулка задней звезды JAWA MIS

Втулка задней звезды JAWA MIS предназначена для ремонта и обслуживания заднего звездочного узла мотоциклов JAWA. Ее устанавливают вместо штатной втулки, если прежняя деталь изношена, повреждена, имеет дефекты резьбы или больше не обеспечивает корректную посадку. Такая замена актуальна при плановой переборке заднего привода, восстановлении мотоцикла после длительной эксплуатации и ремонте узла со следами выработки.

Втулка участвует в посадочном соединении задней звездочки, работающей вместе с цепной передачей. Для правильной сборки важно состояние не только самой втулки, но и всех сопрягаемых поверхностей. Износ посадочного места, звездочки или крепежа может привести к нежелательному люфту и помешать установить узел аккуратно. Поэтому перед покупкой и монтажом стоит оценить весь комплект взаимодействующих деталей, а не ограничиваться заменой одного элемента.

Конструкция и применение

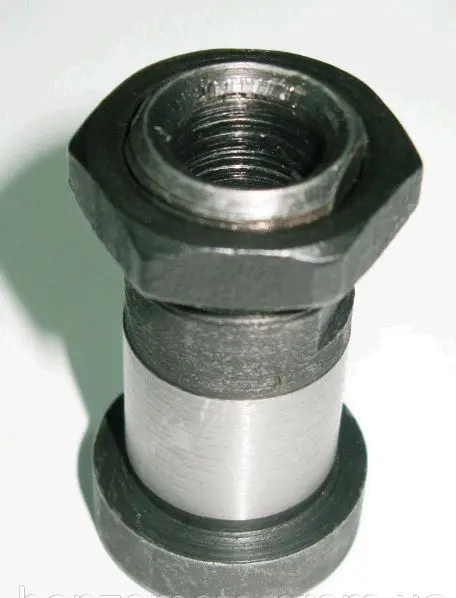

Конструкция детали включает внутреннее резьбовое отверстие, шестигранную головку и цилиндрическую посадочную часть. Шестигранная часть позволяет надежно удерживать втулку подходящим ключом во время монтажных работ. Цилиндрический участок занимает предусмотренное положение в заднем звездочном узле, а внутреннее резьбовое соединение участвует в его сборке.

Эта втулка рассчитана именно на работу в узле задней звезды JAWA. При этом общего указания марки мотоцикла недостаточно для безошибочного подбора: техника разных поколений и модификаций может иметь конструктивные отличия. Если мотоцикл ранее ремонтировали или дорабатывали, фактически установленная деталь также может отличаться. Надежнее всего сравнить новую втулку со снятой непосредственно с ремонтируемого узла.

Как правильно подобрать втулку

При сравнении проверьте общую форму деталей, конфигурацию фланцев и расположение посадочных участков. Сопоставьте длину и диаметр цилиндрической части, устройство резьбового соединения и место установки. Резьба должна соответствовать ответной детали, а посадочная часть — конструкции имеющегося узла. Такое сравнение особенно важно, когда точная модификация мотоцикла неизвестна или задний привод уже подвергался ремонту.

Одновременно осмотрите снятую втулку. Поврежденные витки резьбы, заметная выработка и изменение посадки указывают на необходимость замены. Затем проверьте звездочку, крепеж и посадочное место. Если сопряженные элементы также сильно изношены, установка одной новой втулки может не вернуть узлу правильную посадку. В этом случае состояние остальных деталей следует учитывать до начала окончательной сборки.

Подготовка и установка

Перед монтажом удалите с посадочных поверхностей старую грязь и продукты износа. Осмотрите внутреннюю резьбу втулки и ответное резьбовое соединение, убедитесь, что на участках сопряжения нет загрязнений, мешающих установке. При работе удерживайте шестигранную головку подходящим инструментом и собирайте задний звездочный узел в порядке, указанном в технической документации конкретной модели JAWA.

После сборки проверьте положение звездочки. Она должна быть установлена без перекоса, не иметь нежелательного люфта и вращаться в штатном положении. Если посадка остается неправильной, повторно осмотрите втулку и сопряженные элементы узла. Втулка JAWA MIS подойдет для ремонта, когда ее форма, резьбовое соединение и посадочные участки соответствуют снятой детали и конструкции заднего привода мотоцикла.
