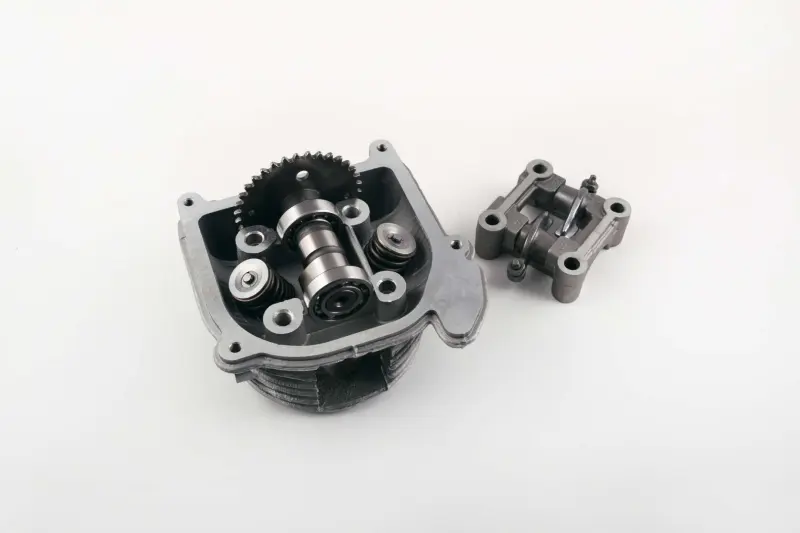

Головка цилиндра 4T GY6 50 в сборе, без крышки

Головка цилиндра в сборе для двигателя 4T GY6 50

Головка предназначена для ремонта четырехтактного скутерного двигателя семейства GY6 50. Она устанавливается над цилиндром, формирует верхнюю часть камеры сгорания и служит основанием для клапанного механизма. Деталь подходит для случаев, когда прежняя головка получила трещины, деформировалась, имеет изношенные седла или направляющие клапанов либо уже не обеспечивает необходимую герметичность.

Исполнение в сборе позволяет заменить не только корпус головки, но и связанные с ним детали газораспределительного механизма. В конструкции установлены клапаны с пружинами, распределительный вал со звездочкой и отдельный модуль коромысел. Клапанная крышка не входит в это исполнение: при ремонте используют подходящую исправную крышку либо приобретают ее отдельно с учетом конфигурации двигателя.

Назначение и работа детали

После установки головка соединяется с цилиндром через уплотняемую плоскость. Клапаны управляют наполнением камеры рабочей смесью и выпуском отработавших газов, а распределительный вал задает моменты их открытия и закрытия. Звездочка связывает вал с приводной цепью, коромысла передают движение к клапанам. Правильное взаимное положение этих деталей необходимо для сохранения фаз газораспределения, компрессии и устойчивой работы мотора.

Замена головки актуальна при падении компрессии, следах прорыва газов по стыку, повреждении посадочной плоскости, трещинах, неисправности клапанов или заметном износе деталей в верхней части двигателя. Перед покупкой желательно определить причину неисправности: похожие симптомы также могут возникать из-за прокладки, цилиндра, поршня, цепи или натяжителя.

Что проверить при подборе

• Тип двигателя: четырехтактное исполнение GY6 50 должно соответствовать двигателю ремонтируемого скутера.
• Посадочная геометрия: сравните расположение шпилек и крепежных отверстий, форму привалочной плоскости и положение направляющих втулок со снятой головкой.
• Каналы и присоединения: должны совпадать расположение впускного и выпускного каналов, крепление впускного патрубка, выпускного коллектора и свечное отверстие.
• Газораспределительный механизм: сопоставьте конфигурацию звездочки, цепи, распредвала и модуля коромысел. У деталей для близких версий GY6 могут различаться отдельные посадочные параметры.
• Крышка: проверьте форму стыка, крепление и уплотнение имеющейся клапанной крышки, поскольку она не включена в данное исполнение.

Рекомендации по установке

Монтаж выполняют на очищенные сопрягаемые поверхности с подходящей новой прокладкой. Перед сборкой проверяют состояние цилиндра, поршня, направляющей цепи, натяжителя и крепежа. Распределительный механизм выставляют по установочным меткам при положении поршня, предусмотренном процедурой регулировки конкретного двигателя. Цепь во время работ удерживают от падения внутрь картера.

После закрепления головки необходимо проверить свободное вращение распределительного вала, правильность положения цепи и отрегулировать клапанные зазоры по данным обслуживаемого двигателя. Крепеж затягивают равномерно, в установленной последовательности и с моментом, предусмотренным сервисной документацией скутера. До запуска устанавливают клапанную крышку с исправным уплотнением и убеждаются, что все впускные, выпускные и масляные соединения собраны без перекосов.

Эта головка рассчитана на восстановление штатной конфигурации 4T GY6 50. Для уверенного выбора недостаточно ориентироваться только на объем двигателя: сопоставьте снятую деталь по креплениям, каналам, приводу распредвала и исполнению крышки. Такая проверка помогает исключить несовпадение внешне похожих модификаций.
