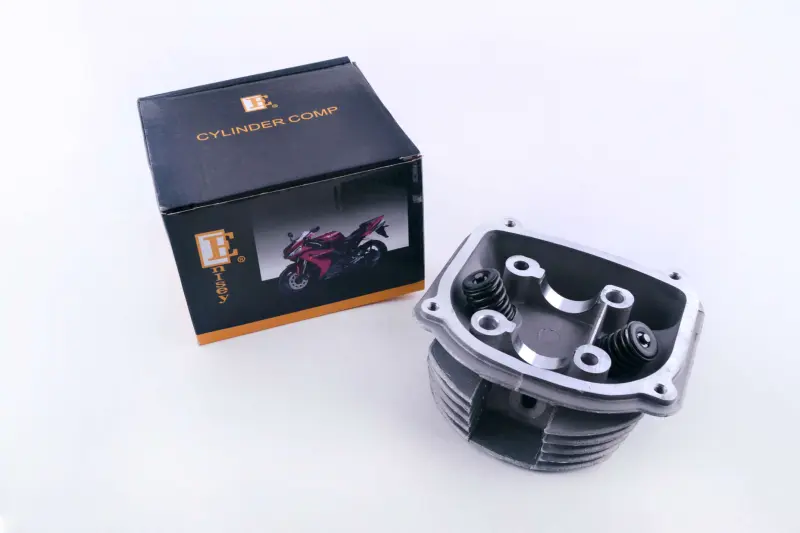

Головка цилиндра 4T GY6 150, голая, с клапанами

Головка цилиндра 4T GY6 150 с клапанами

Головка предназначена для ремонта четырехтактного двигателя GY6 150, применяемого на китайских скутерах. Она устанавливается над цилиндром, закрывает камеру сгорания и служит корпусом для впускного и выпускного клапанов. От состояния этой детали зависят плотность соединения с цилиндром, нормальная работа газораспределения и сохранение компрессии. Исполнение «голая, с клапанами» подходит для ремонта, при котором нужна новая головка с установленной клапанной парой, а остальные детали механизма подбираются или переставляются отдельно после проверки.

Назначение и особенности конструкции

В корпусе размещены два клапана с пружинами. Впускной клапан открывает путь топливовоздушной смеси в камеру сгорания, а выпускной обеспечивает отвод отработавших газов. Головка также имеет посадочную область для деталей газораспределительного механизма, крепежные отверстия и наружное оребрение. Такая конфигурация соответствует воздушному охлаждению двигателей семейства GY6: поток воздуха обдувает ребра и помогает отводить тепло от верхней части цилиндра.

Деталь используют при трещинах корпуса, повреждении привалочной плоскости, износе седел или направляющих клапанов, а также после перегрева, если восстановление прежней головки нецелесообразно. Поводом для диагностики могут быть снижение компрессии, затрудненный запуск, нестабильная работа двигателя или нарушение плотности в зоне клапанов. Эти признаки не указывают на одну неисправность, поэтому перед заменой следует проверить состояние цилиндра, поршневой группы, прокладки и механизма газораспределения.

Как проверить совместимость

Основное назначение позиции — четырехтактный двигатель GY6 объемного класса 150 см³; для этого семейства часто применяется обозначение 157QMJ или 1P57QMJ. Одного указания «GY6 150» недостаточно для безошибочного подбора, поскольку существуют разные исполнения головок и сопряженных деталей. До установки сравните старую и новую головки по форме камеры сгорания, диаметру посадочной зоны цилиндра, расположению шпилек, масляных каналов, впускного и выпускного каналов, месту крепления патрубка и конфигурации верхней полости.

Отдельно проверьте соответствие распредвала, опор, рокеров, клапанной крышки, впускного патрубка и выпускной системы. Если на двигателе предусмотрены дополнительные каналы или крепления экологической системы, их расположение также должно совпадать. Старую прокладку нельзя использовать как единственный шаблон: важны все отверстия, проходы и посадочные поверхности. При наличии доработанной цилиндро-поршневой группы необходимо сопоставить головку с фактическим диаметром цилиндра и конфигурацией поршня.

Подготовка к установке

Монтаж выполняют на очищенные и проверенные сопрягаемые поверхности с подходящей новой прокладкой. Перед сборкой контролируют свободное перемещение клапанов, состояние пружин, седел и направляющих, чистоту масляных каналов и отсутствие повреждений резьбы. Крепеж затягивают равномерно в последовательности и с моментом, предусмотренными руководством конкретного двигателя. После установки выставляют фазы газораспределения и регулируют клапанные зазоры по требованиям модели.

Перед первым запуском необходимо убедиться в правильном положении меток, нормальном проворачивании двигателя вручную и поступлении масла к деталям в головке. После запуска проверяют отсутствие утечек и постороннего шума. Точная предварительная сверка геометрии и аккуратная сборка особенно важны для этой детали: они помогают избежать повторной разборки двигателя и получить корректную работу клапанного механизма после ремонта.
