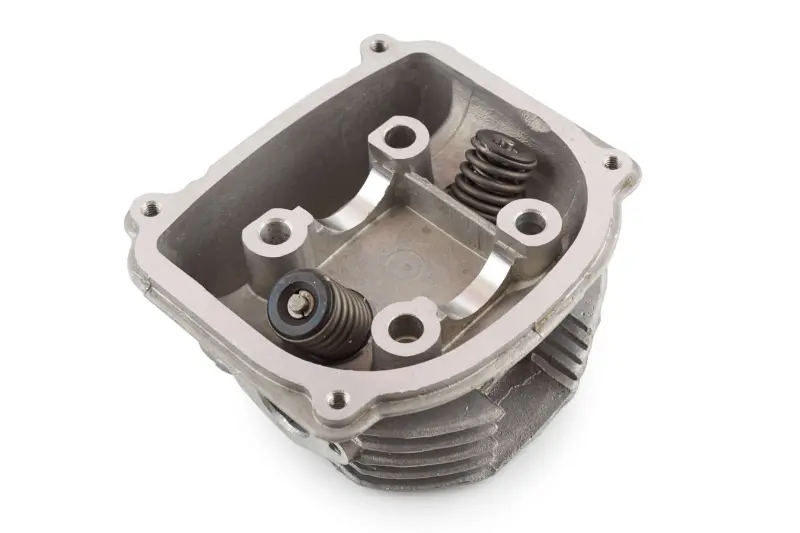

Головка цилиндра 4T GY6 125 с клапанами TM EVO

Головка цилиндра 4T GY6 125 с клапанами

Головка предназначена для ремонта четырехтактного двигателя GY6 объемом 125 см³. Она устанавливается в верхней части цилиндра, образует верхнюю часть камеры сгорания и служит корпусом для деталей газораспределительного механизма. Такое исполнение подходит для восстановления двигателя, если штатная головка получила трещины, деформацию привалочной плоскости либо критический износ седел и направляющих клапанов.

Деталь поставляется в «голом» исполнении, но с установленными впускным и выпускным клапанами и их пружинами. Это следует учитывать при планировании ремонта: остальные детали верхней части двигателя подбираются отдельно или переставляются со старой головки после проверки их состояния. Корпус имеет наружное оребрение, необходимое для отвода тепла при работе двигателя с воздушным охлаждением. Предусмотрены посадочные места и каналы, связанные с установкой газораспределительного механизма, впуском, выпуском и смазкой.

Что проверить при подборе

Обозначение GY6 125 само по себе не исключает различий между версиями двигателей. Перед заказом нужно определить код двигателя и сопоставить новую головку со снятой деталью. Для 125-кубовых моторов GY6 обычно встречаются обозначения 152QMI и 1P52QMI, однако окончательное соответствие определяют по конструкции конкретного двигателя.

• Сравните диаметр цилиндра и форму камеры сгорания: головка должна соответствовать установленной цилиндро-поршневой группе.
• Проверьте расположение шпилек, масляных каналов, впускного и выпускного окон.
• Сопоставьте крепление верхней крышки, посадочные места распределительного вала и конфигурацию натяжителя цепи ГРМ.
• Убедитесь, что впускной патрубок и выпускная система соединяются с головкой без изменения штатной геометрии.
• Заранее определите, какие детали газораспределительного механизма будут использованы при сборке и пригодны ли они для дальнейшей работы.

Практические особенности

• Установленные клапаны с пружинами сокращают количество операций по первичной сборке головки и позволяют сосредоточиться на правильной установке остальных деталей ГРМ.
• Наружные ребра увеличивают площадь теплообмена корпуса, помогая отводить тепло от зоны камеры сгорания во время движения.

Рекомендации по установке

Монтаж выполняют на чистую и проверенную привалочную поверхность цилиндра с подходящей новой прокладкой. Перед сборкой следует удалить загрязнения из каналов, убедиться в свободном движении клапанов и проверить состояние распределительного вала, коромысел, цепи, направляющих и натяжителя. Крепеж затягивают в последовательности и с моментом, указанными для конкретной версии двигателя.

После установки необходимо правильно выставить фазы газораспределения по меткам, отрегулировать клапанные зазоры и вручную провернуть коленчатый вал, контролируя отсутствие механического контакта. Затем проверяют герметичность соединений и подачу масла к деталям ГРМ. Если код двигателя, размеры цилиндра или конфигурация снятой головки отличаются, выбирать деталь только по объему 125 см³ нельзя. Точное сопоставление основных посадочных размеров до начала ремонта помогает избежать повторной разборки двигателя.
