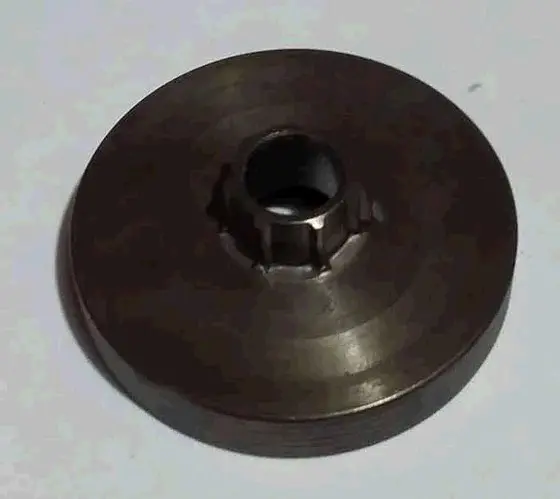

Тарелка сцепления под съемную звезду Goodluck GL3800 BEST

Тарелка сцепления под съемную звезду Goodluck GL3800 BEST

Предназначена для ремонта привода пильной цепи бензопилы Goodluck GL3800. Деталь устанавливается в сцеплении и принимает вращение от двигателя, после чего передает его через ведущий венец на цепь. Это исполнение рассчитано именно на съемную звезду: венец устанавливается на профилированную центральную часть барабана и при износе может заменяться отдельно.

Назначение и особенности конструкции

Тарелка объединяет круглый барабан и центральную профилированную втулку под съемный ведущий венец. Во время работы внутренняя часть барабана взаимодействует со сцеплением, а центральная посадка приводит звездочку. Такая схема отличается от тарелки с неразъемной ведущей звездой, где зубчатая часть выполнена вместе с барабаном и отдельно не снимается.

Для бензопил семейства GL3800 встречаются оба варианта привода, поэтому одного названия модели недостаточно для безошибочного выбора. Эта позиция нужна для конфигурации со съемным венцом. Она подходит для восстановления пилы после износа барабана, повреждения центрального профиля, появления трещин, деформации или чрезмерной выработки на поверхностях, соприкасающихся с деталями сцепления.

Что проверить перед заказом

• Модель бензопилы. Базовый ориентир совместимости — Goodluck GL3800. Обозначения другой серии, даже у внешне похожей пилы, не подтверждают совпадение посадки.
• Тип ведущей звездочки. На снятой детали должен использоваться отдельный венец, а не жестко соединенная с барабаном зубчатая звездочка.
• Центральный профиль. Сравните форму и количество выступов посадки под венец, диаметр центрального отверстия и положение втулки.
• Габариты барабана. Сопоставьте наружный диаметр, глубину чаши, высоту центральной части и расстояние между опорными поверхностями со старой тарелкой.
• Посадку на вал. Проверьте внутренний диаметр, используемый игольчатый подшипник или сепаратор, а также порядок установки шайб и фиксатора.
• Параметры венца и цепи. Шаг и число зубьев ведущей звездочки должны соответствовать установленной цепи и пильной гарнитуре. Эти параметры нельзя определять только по модели пилы, поскольку возможны разные конфигурации.

Когда тарелку следует заменить

Поводом для разборки привода служат выраженная выработка, повреждение профиля под венец, трещины, деформированная кромка барабана или заметный люфт после проверки сопряженных деталей. Изношенный венец не всегда означает необходимость менять тарелку: в разборной системе звездочка снимается отдельно. Сам барабан заменяют, когда повреждены его посадочные или контактные поверхности. Одновременно проверяют сцепление, венец, подшипник, шайбы и фиксатор, чтобы новая деталь не работала вместе с неисправными компонентами.

Установка и контроль после ремонта

Для доступа к тарелке снимают крышку привода, шину и цепь, затем демонтируют фиксирующие детали в последовательности, предусмотренной конструкцией пилы. Обслуживание сцепления требует подходящего инструмента и правильной фиксации механизма; при отсутствии опыта установку стоит поручить специалисту. Перед сборкой очищают посадку, осматривают вал и подшипник, а точки обслуживания обрабатывают в соответствии с руководством бензопилы.

После монтажа проверяют правильное положение венца, шайб и фиксатора, свободное вращение барабана и отсутствие перекоса. Затем устанавливают пильную гарнитуру, регулируют натяжение цепи и убеждаются, что ее ведущие звенья правильно входят в зубья звездочки. Точное сравнение со снятой тарелкой особенно важно, если бензопила ранее ремонтировалась или получила привод другой модификации.
