Задняя звезда трансмиссии ATV 530-37T, d=41 мм

Задняя звезда ATV 530-37T с центральным отверстием 41 мм

Деталь устанавливается на ведомой стороне цепного привода квадроцикла и передает усилие от цепи к задней части трансмиссии. Исполнение рассчитано на цепь типоразмера 530, а зубчатый венец имеет 37 зубьев. Такой вариант подходит для ремонта техники, где штатная конфигурация привода предусматривает именно сочетание 530 и 37T, а диаметр центрального отверстия составляет 41 мм.

Конструкция и основные параметры

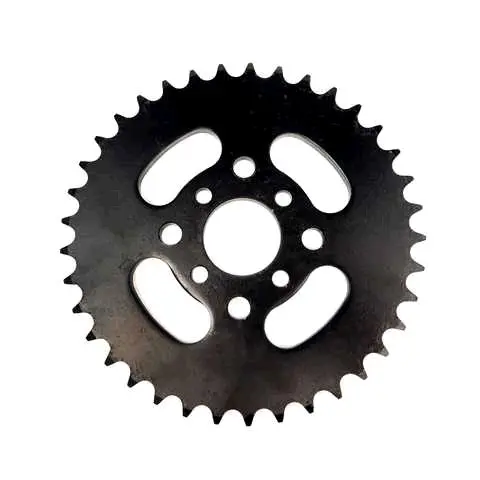

Звезда выполнена в виде плоского круглого диска черного цвета с наружным зубчатым венцом. В центральной зоне расположены посадочное отверстие, несколько крепежных отверстий и четыре фигурных окна. Эта геометрия важна при подборе: совпадения только по количеству зубьев недостаточно, поскольку деталь должна правильно сесть на ступицу или держатель и оказаться в одной плоскости с цепью и передней звездой.

• Назначение: задняя звезда цепной трансмиссии ATV.
• Размер применяемой цепи: 530.
• Количество зубьев: 37.
• Диаметр центрального отверстия: 41 мм.
• Исполнение диска: круглая деталь с системой крепежных отверстий и четырьмя фигурными окнами.

Как проверить совместимость

Перед покупкой последовательно сопоставьте три базовых параметра со штатной звездой: размер цепи 530, 37 зубьев и центральное отверстие 41 мм. Изменение хотя бы одного из них означает, что деталь не является прямой заменой исходной конфигурации. Количество зубьев влияет на передаточное отношение, поэтому для обычного ремонта следует сохранять предусмотренное производителем значение, если изменение характеристик трансмиссии не планируется отдельно.

Дополнительно сравните число крепежных отверстий, их диаметр, расположение по окружности и расстояния между центрами. Также имеют значение толщина диска, положение зубчатого венца относительно посадочной плоскости, общий вылет и способ фиксации. Эти размеры нельзя определять только по обозначению 530-37T: приложите снятую деталь как шаблон или выполните точные замеры посадочного места. Правильное совпадение геометрии исключает монтаж с натягом, перекос крепежа и смещение линии цепи.

Когда требуется замена

Осмотр задней звезды стоит проводить при рывках цепи, неравномерном ходе привода или заметном шуме со стороны трансмиссии. К признакам износа относятся заостренные либо загнутые в одну сторону зубья, сколы, выраженная неравномерность профиля, деформация диска и повреждение крепежных отверстий. Если цепь плохо укладывается на зубчатый венец или натяжение существенно меняется при проворачивании привода, необходимо проверить не только звезду, но и состояние всей цепной передачи.

Новая задняя звезда не должна работать с сильно растянутой, заедающей или неравномерно изношенной цепью. При обслуживании оцените цепь, переднюю звезду, соосность и регулировку натяжения: изношенные или смещенные компоненты создают неправильный контакт с зубьями и сокращают ресурс установленных деталей. Решение о замене компонентов комплектом принимают после осмотра их фактического состояния и с учетом рекомендаций изготовителя квадроцикла.

Установка и контроль после монтажа

Монтаж выполняют на очищенную и исправную посадочную поверхность. Звезда должна прилегать ровно, без качания и принудительного совмещения отверстий. Крепеж затягивают в предусмотренной последовательности и с моментом, указанным в документации конкретного ATV; неизвестное значение нельзя заменять случайным усилием. После сборки выставляют допустимое натяжение цепи, проворачивают привод вручную и проверяют свободный ход, равномерность натяжения, отсутствие бокового биения и контакта цепи с соседними деталями.

Эта звезда является подходящим выбором для квадроцикла с задним цепным приводом формата 530-37T и посадочным отверстием 41 мм при полном совпадении крепежной схемы. Тщательная сверка размеров до установки помогает сохранить штатную геометрию трансмиссии и получить корректную работу нового комплекта деталей.
