Головка цилиндра ATV 200, голая

Головка цилиндра ATV 200 для ремонта двигателя

Голая головка цилиндра предназначена для восстановления двигателя квадроцикла исполнения ATV 200. Она устанавливается в верхней части цилиндра, формирует камеру сгорания и служит корпусной основой для деталей газораспределения. Такой вариант выбирают, когда исходная головка получила трещины, деформацию привалочной плоскости, повреждение резьбы или износ участков установки клапанных деталей, а приобретение готовой головки в сборе не требуется.

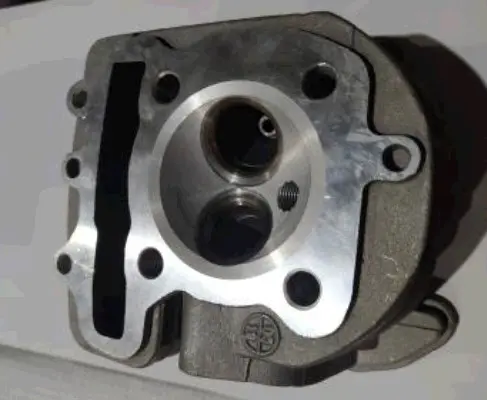

Корпус имеет обработанную поверхность со стороны цилиндра, углубление камеры сгорания, две зоны клапанных каналов, резьбовое отверстие под свечу, крепежные отверстия и продолговатый технологический канал. Геометрия этих элементов определяет соединение с цилиндром и расположение сопрягаемых деталей. Головка непосредственно участвует в герметизации камеры сгорания, поэтому правильное совпадение плоскостей, отверстий и каналов важно для нормальной компрессии и стабильной работы двигателя после ремонта.

Что означает голое исполнение

Эта позиция представляет собой основу головки, которую необходимо укомплектовать подходящими деталями клапанного механизма конкретного двигателя. Она не заменяет готовую собранную головку без предварительной проверки и сборочных работ. Клапаны, пружины, направляющие компоненты, крепеж и прочие сопрягаемые детали следует подбирать по фактической модификации мотора. Использовать детали со старой головки можно только после контроля их состояния, размеров и допустимого износа.

Как проверить совместимость

• Исполнение двигателя. Обозначение ATV 200 является основным ориентиром, но квадроциклы этого класса могут оснащаться разными модификациями моторов. Перед выбором необходимо установить модель двигателя и сравнить конструкцию снятой головки.
• Посадочная геометрия. Сверяют форму привалочной плоскости, количество и расположение крепежных отверстий, конфигурацию камеры сгорания и продолговатого канала.
• Клапанная часть. Необходимо сопоставить расположение клапанных каналов, параметры направляющих и седел, а также детали, которыми будет комплектоваться корпус.
• Свечное отверстие и каналы. Проверяют положение и резьбу отверстия под свечу, конфигурацию впускного и выпускного трактов и совпадение всех проходов с сопрягаемыми частями двигателя.
• Прокладка. Ее выбирают по конкретному двигателю и геометрии соединения, а не только по условному объему ATV 200.

Подготовка к установке

До сборки проверяют привалочную поверхность, состояние седел и направляющих, резьбовых отверстий и всех каналов. Сопрягаемые поверхности очищают без повреждения обработанных зон. Клапанные детали должны свободно перемещаться и обеспечивать требуемую герметичность после сборки. Порядок затяжки крепежа, моменты, тепловые зазоры и положение привода газораспределения устанавливают по техническим данным конкретного двигателя: универсальные значения для всех ATV 200 применять нельзя.

После монтажа контролируют фазы газораспределения, клапанные зазоры, компрессию и отсутствие утечек в соединении головки с цилиндром. Такой подход особенно важен при капитальном ремонте, восстановлении двигателя после перегрева или замене корпуса с поврежденной плоскостью. Голая головка ATV 200 подходит покупателю, которому нужна именно корпусная деталь и который готов выполнить дефектовку, подбор совместимых компонентов и профессиональную сборку.
