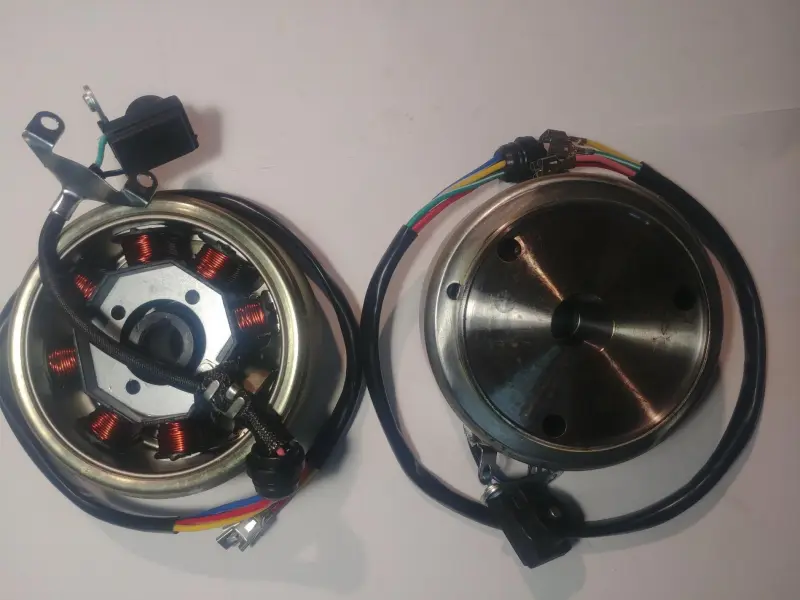

Генератор в сборе CG/CB150–200 Viper, 3 отверстия

Генератор в сборе CG/CB150–200 для Viper, крепление на 3 отверстия

Комплект предназначен для мотоциклов с двигателями семейства CG/CB150–200 и соответствующим трехточечным креплением статора. В него входят статор с обмотками и проводкой, импульсный датчик, а также магнитный ротор. Такое исполнение подходит для ремонта, при котором требуется заменить взаимодействующие части генератора одновременно, а не подбирать статор и ротор по отдельности.

Во время работы двигателя ротор вращается вместе с коленчатым валом, а его магнитное поле взаимодействует с обмотками неподвижного статора. Полученная энергия используется бортовым оборудованием мотоцикла для работы зажигания, освещения и зарядки аккумулятора. Напряжение и ток далее обрабатываются другими компонентами системы, поэтому исправность генератора необходимо оценивать вместе с состоянием регулятора-выпрямителя, аккумулятора, разъемов и проводки.

Конструкция и назначение

Статор выполнен на металлическом основании с тремя крепежными отверстиями. На основании расположены обмотки и датчик, от которых выведен жгут проводов с разъемами. Чашеобразный магнитный ротор устанавливается на соответствующее посадочное место двигателя и вращается вокруг статора. Совместная замена этих деталей помогает восстановить нормальную генерацию тока, если старые компоненты повреждены, имеют следы перегрева, обрыв обмоток или механический износ.

Обозначение «3 отверстия» относится к схеме крепления статора. Оно является одним из основных признаков этой версии, поскольку для двигателей CG и CB встречаются генераторы с другим числом точек фиксации, иной формой основания, расположением датчика и конфигурацией проводов. Диапазон 150–200 указывает на семейство применяемых двигателей, но сам по себе не подтверждает установку на любой мотоцикл соответствующего объема.

Как правильно подобрать генератор

Перед заказом сравните комплект со снятым генератором. Проверьте семейство двигателя, три крепежных отверстия статора, их взаимное расположение, диаметр основания, положение импульсного датчика и направление выхода кабеля. Для ротора нужно сопоставить наружные размеры, глубину чаши, центральное посадочное отверстие и расположение шпоночного паза. Даже при одинаковом обозначении двигателя эти параметры могут различаться у отдельных модификаций.

Отдельно сопоставьте количество проводов, форму разъемов и расположение контактов. Одинаковые цвета проводов не заменяют проверку распиновки: подключение выполняют по схеме конкретного мотоцикла и по конфигурации демонтированной детали. Разъемы должны соединяться без переделки, а жгут — проходить по штатному маршруту без натяжения и соприкосновения с ротором, горячими поверхностями или острыми кромками.

Когда требуется замена

Поводом для диагностики генератора могут быть недостаточная зарядка аккумулятора, изменение яркости света при работе двигателя, перебои зажигания, повреждение изоляции, потемневшие обмотки или нестабильные показания при электрической проверке. Такие признаки встречаются и при неисправности регулятора, аккумулятора, массы либо соединительных колодок, поэтому перед установкой нового комплекта проверяют всю связанную систему.

Практические особенности

• Статор и магнитный ротор в одном комплекте: взаимодействующие детали можно обновить одновременно и не искать подходящий ротор отдельно.
• Крепление статора на три отверстия: версия соответствует двигателям с такой же геометрией посадочного места.
• Выведенная проводка с разъемами: подключение выполняется к штатной проводке при полном совпадении контактов и схемы.

Монтаж проводят на остывшем двигателе после отключения аккумулятора. Для снятия ротора применяют подходящий инструмент, не допуская ударов по магнитной чаше и повреждения обмоток. После установки проверяют фиксацию статора, свободное вращение ротора, укладку кабеля и надежность соединений, а затем контролируют работу зажигания, света и зарядки на режимах, предусмотренных технической документацией мотоцикла.
