Левый блок переключателей руля для ATV JPX

Левый блок переключателей руля для ATV JPX

Блок предназначен для установки с левой стороны руля квадроцикла ATV и используется при ремонте штатного органа управления. В одном корпусе объединены несколько переключателей, проводной жгут и разъемное подключение. Органы управления остаются рядом с рукояткой, поэтому водителю не приходится переносить руку к отдельным кнопкам. Такая деталь нужна, когда прежний корпус поврежден, клавиши заедают, проводка у выхода из блока нарушена либо команды с руля срабатывают нестабильно.

Конструкция и назначение

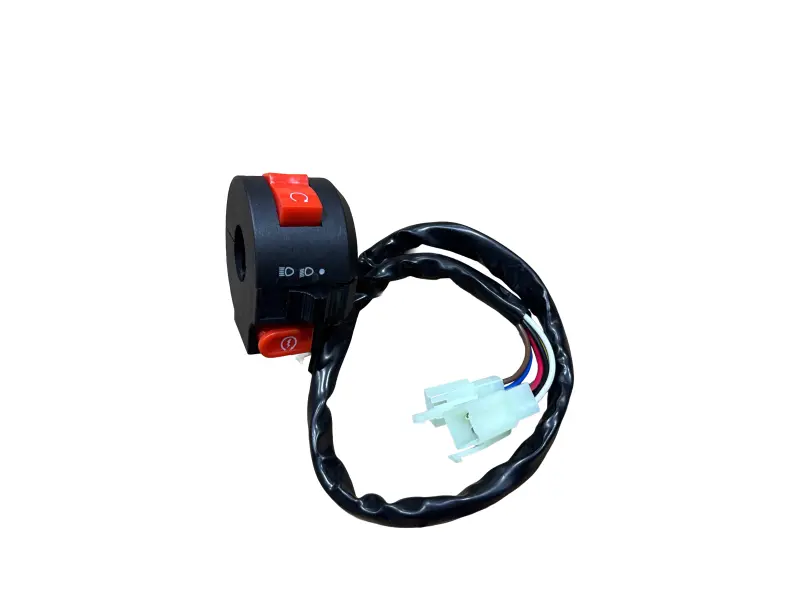

Черный корпус выполнен в формате рулевого блока с круглым посадочным отверстием. На нем расположены верхняя красная клавиша, центральный черный переключатель с условными обозначениями и нижняя красная кнопка. Разнесение органов управления по корпусу помогает различать их на ощупь, а контрастные цвета и символы упрощают зрительное распознавание. Из корпуса выходит собранный в оболочку жгут проводов, который заканчивается двумя штекерными разъемами. Это готовая компоновка для подключения блока к ответной части проводки квадроцикла без размещения отдельных выключателей по рулю.

Товар относится именно к левым блокам ATV JPX. При этом название серии не заменяет проверку фактического исполнения: на квадроциклах разных выпусков и модификаций могут отличаться корпус, набор команд, разъемы и расположение контактов. Перед заказом лучше снять старую деталь или обеспечить доступ к ее соединениям, чтобы сравнение было полным.

Что сравнить перед выбором

• Сторону установки. Этот блок рассчитан на левую часть руля; расположение старого переключателя должно совпадать.
• Посадочную часть. Сверьте форму корпуса, способ его стягивания вокруг руля и диаметр места крепления. Числовой размер для этой позиции не заявлен, поэтому ориентироваться только на общий вид техники нельзя.
• Органы управления. Сопоставьте количество клавиш, их тип, положения и нанесенные символы со старым блоком. Каждая кнопка должна соответствовать нужной команде квадроцикла.
• Подключение. Проверьте количество разъемов, геометрию корпусов, направляющие, число проводов и расположение контактов. Совпадение цвета отдельных проводов само по себе не подтверждает одинаковую распиновку.
• Прокладку жгута. Сравните длину провода, направление выхода из корпуса и путь до штатных соединений, чтобы кабель не оказался натянутым.

Установка и проверка

Монтаж выполняют при отключенном питании квадроцикла. Старый блок отсоединяют аккуратно, сохраняя возможность сопоставить разъемы и положение проводов. Новый корпус устанавливают так, чтобы клавиши были доступны при обычном хвате, но не мешали рукоятке и другим органам управления. Жгут прокладывают без резких перегибов, защемления и контакта с подвижными или нагревающимися деталями. При повороте руля из одного крайнего положения в другое провод не должен натягиваться.

Разъемы соединяют только после проверки их формы и распиновки; неподходящие колодки не следует стыковать с усилием. До окончательной фиксации корпуса последовательно проверяют реакцию квадроцикла на каждое положение клавиш. Если назначение хотя бы одного контакта отличается от старой схемы, подключение нужно скорректировать по схеме конкретной модификации техники. Правильно подобранный левый блок ATV JPX возвращает удобное управление предусмотренными функциями с руля и позволяет заменить поврежденную сборку целиком, сохранив аккуратное размещение кнопок и проводки.
