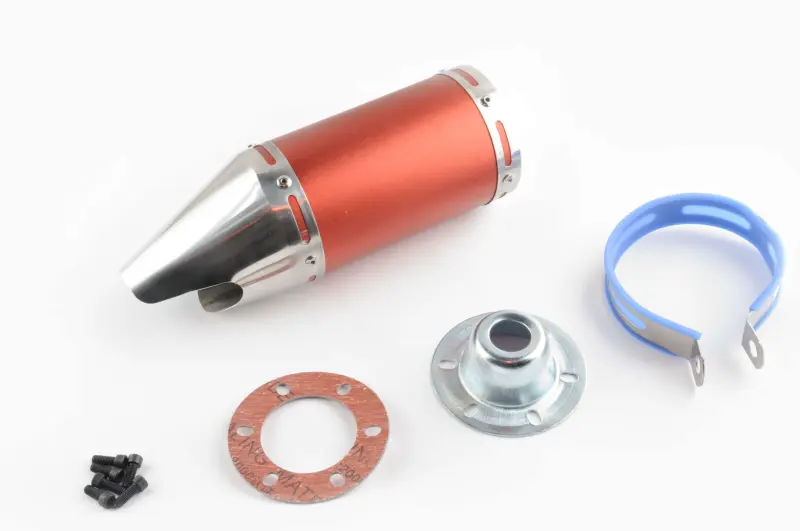

Прямоточный мотоглушитель mod.4 170×100 мм, крепление Ø78 мм, красный

Короткий прямоточный глушитель для мототехники

Модель mod.4 предназначена для установки в выпускную систему скутера, мопеда или мотоцикла при тюнинге либо ремонте. Короткая цилиндрическая банка имеет длину 170 мм и диаметр 100 мм, поэтому глушитель подходит для проектов, где требуется компактное размещение без длинного корпуса. Красное покрытие банки сочетается с металлическими торцевыми деталями и коническим выходным наконечником.

Прямоточная конструкция отличается от штатных глушителей более свободным проходом отработавших газов. Она меняет характер звучания выпускной системы и обычно используется как тюнинговое решение. Итоговые громкость и тембр зависят не только от самой банки, но и от двигателя, выпускного колена, герметичности соединений и конфигурации всей системы. Поэтому до установки стоит оценить, подходит ли такой формат для конкретной техники и условий ее эксплуатации.

Конструкция и монтажный набор

Корпус изготовлен из нержавеющей стали. Банка выполнена в красном цвете, а выход оформлен коническим металлическим наконечником. Для крепления корпуса предусмотрен охватывающий хомут с синей термостойкой вставкой. Такая схема позволяет зафиксировать банку на раме через подходящую штатную или изготовленную монтажную точку.

В набор входят соединительный фланец выпускного колена, кольцевая прокладка, крепежный хомут и болты М6. Фланец имеет шесть симметрично расположенных отверстий. Указанный размер Ø78 мм относится к крепежной геометрии: это расстояние между противоположными резьбовыми отверстиями, а не диаметр входного патрубка. При подборе необходимо отдельно проверить размеры соединения с выпускным коленом.

Что проверить перед установкой

• Габариты банки: длина 170 мм и диаметр 100 мм должны соответствовать свободному месту возле рамы, пластика, колеса и подвески.
• Крепежную геометрию: сопоставьте расположение точек крепления и расстояние Ø78 мм с используемым фланцем или переходником.
• Соединение с коленом: проверьте посадочный размер, форму стыка и возможность герметично установить кольцевую прокладку.
• Положение хомута: выбранная точка фиксации должна удерживать банку без перекоса и постоянного механического напряжения.
• Направление выхода: наконечник не должен упираться в облицовку или направлять поток на детали, расположенные слишком близко.

Рекомендации по монтажу и обслуживанию

Перед сборкой очистите сопрягаемые поверхности выпускного колена и фланца от нагара и остатков старой прокладки. Сначала выставьте глушитель относительно колена и рамы, затем установите прокладку, наживите крепеж и зафиксируйте корпус хомутом. Болты затягивайте равномерно, сохраняя правильное положение фланца. Не следует притягивать перекошенные детали усилием крепежа: это создает нагрузку на соединение и может стать причиной утечки газов или появления трещин.

После первого запуска проверьте стык на признаки прорыва выхлопных газов и убедитесь, что корпус не касается пластика, колеса и подвижных деталей подвески. После короткой поездки полезно повторно осмотреть крепления. Глушитель выбирают для замены прогоревшей или поврежденной банки, а также для создания компактной прямоточной конфигурации. Правильный подбор определяется не названием модели техники, а совпадением размеров, соединения с коленом, крепежных точек и доступного пространства.
