Труба фрезы мотоблока 168F/170F, 370–380 мм, 3+1, D=24 мм, DIGGER

Труба фрезы мотоблока 168F/170F DIGGER

Основа секции почвофрезы, предназначенная для мотоблоков исполнения 168F/170F. Деталь служит несущей частью для размещения ножей и передает вращение от привода к собранной секции. Ее выбирают при ремонте фрезы, когда прежняя труба погнута, имеет трещины, поврежденные крепежные отверстия или уже не позволяет правильно расположить ножи. Основные параметры этого исполнения — длина 370–380 мм, схема 3+1 и размер D=24 мм.

Назначение и конструкция

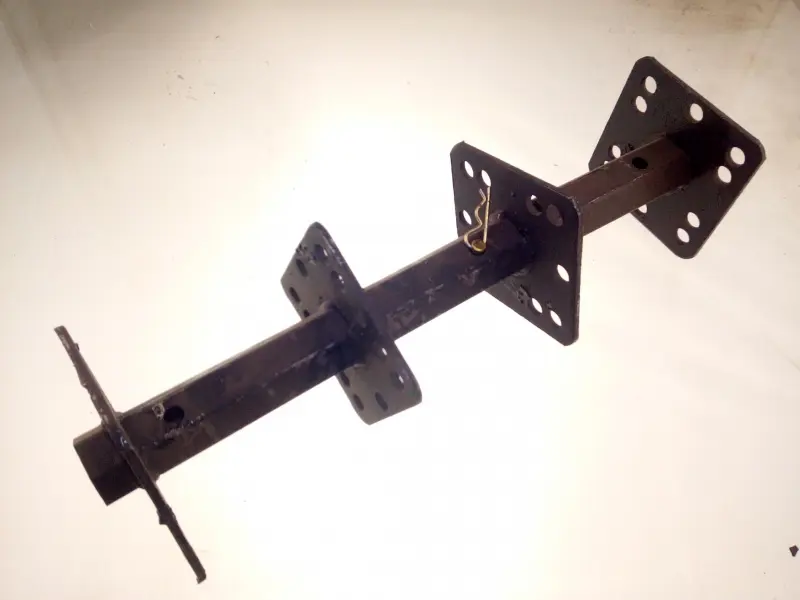

На продольной трубе установлены несколько перфорированных пластин для крепления элементов фрезы. Отверстия расположены группами, поэтому при сборке важно сохранить предусмотренное положение каждой пластины и направление ножей. Конструкция также имеет соединительный участок и фиксирующий палец с пружинным стопором. Такое исполнение позволяет включить секцию в механический привод фрезы и удерживать ее от произвольного смещения после установки.

Исправная и ровная основа помогает расположить ножи в заданных плоскостях и поддерживать правильную геометрию собранной секции. Если труба деформирована, пластины смещены или отверстия разбиты, ножи могут двигаться по неодинаковым траекториям. Это проявляется биением, повышенной вибрацией, неравномерной обработкой почвы и ускоренным ослаблением крепежа. Замена поврежденной основы позволяет восстановить геометрию фрезы без замены всей собранной конструкции, если остальные детали пригодны к дальнейшей работе.

Что сверить перед выбором

• Исполнение техники: деталь рассчитана на конфигурацию 168F/170F, но одного обозначения двигателя недостаточно — конструкция фрезы и способ ее соединения должны совпадать.
• Длину: исходная труба должна соответствовать диапазону 370–380 мм. Измерение выполняют по тем же крайним точкам, которые использовались для старой детали.
• Размер соединения: параметр D=24 мм необходимо сопоставить с ответной частью привода и фактической посадкой прежней секции.
• Схему 3+1: сравните количество, расположение и ориентацию крепежных пластин по всей длине.
• Отверстия: должны совпасть их диаметр, межцентровые расстояния и размещение относительно соединительного конца.
• Фиксацию: проверьте положение поперечного отверстия, форму пальца и способ установки стопора.

Особенно внимательно сравнивают правую и левую стороны фрезы. Зеркально выполненные секции могут иметь одинаковую длину и посадочный параметр, но отличаться ориентацией пластин. Перед переносом ножей полезно зафиксировать их последовательность, сторону изгиба и положение на старой трубе. Это упрощает сборку и помогает сохранить исходную схему расположения режущих частей.

Установка и проверка

Монтаж выполняют на заглушенной и устойчиво установленной технике. Место соединения очищают от грунта и плотных загрязнений, затем проверяют состояние ответной посадки, пальца, стопора и крепежа ножей. Труба должна устанавливаться без перекоса и ударной подгонки. После совмещения отверстий палец полностью вводят в соединение и надежно фиксируют предусмотренным стопором.

Ножи переносят с сохранением исходной ориентации и порядка. Изношенные, растянутые или поврежденные крепежные детали не следует возвращать в сборку. После затяжки необходимо вручную провернуть фрезу и убедиться, что ножи проходят свободно, не касаются соседних деталей и расположены симметрично. Перед полноценной обработкой участка выполняют короткую проверку на малой нагрузке, контролируя отсутствие биения, постороннего шума и ослабления соединений.

Труба DIGGER подходит для планового восстановления секции фрезы 168F/170F при точном совпадении длины, параметра D=24 мм, схемы 3+1, отверстий и способа фиксации. Проверка этих признаков до установки помогает выбрать нужное исполнение и собрать фрезу с правильным расположением ножей.
