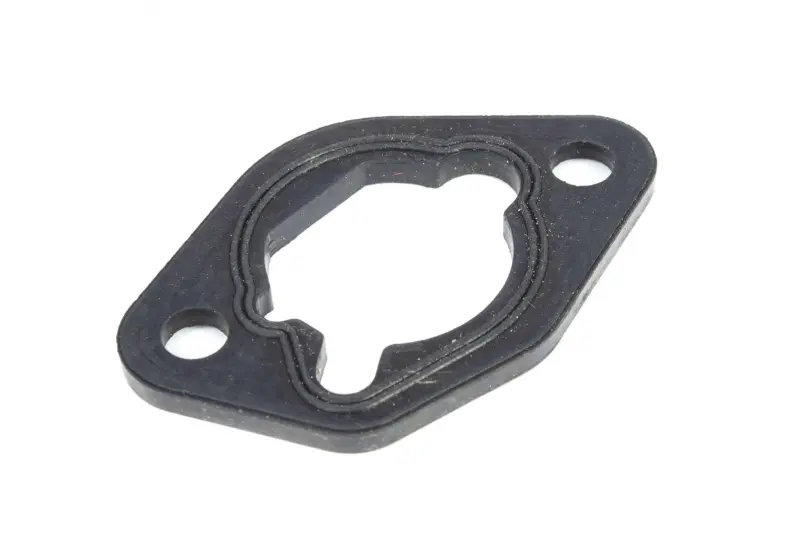

Прокладка карбюратора 168F/170F 6,5/7 л.с., текстолитовая, со стороны воздушного фильтра UG

Для герметичного стыка карбюратора и воздушного фильтра

Текстолитовая прокладка предназначена для бензиновых двигателей 168F и 170F мощностного класса 6,5/7 л. с. Она устанавливается со стороны корпуса воздушного фильтра — между его посадочной частью и карбюратором. Такое расположение отличает деталь от прокладки, которая ставится с противоположной стороны карбюратора, у впускного коллектора. При ремонте важно выбрать именно нужную позицию: похожие по назначению уплотнения в этом соединении имеют разный контур.

Через корпус фильтра к карбюратору поступает очищенный воздух. Плотный стык направляет поток через предусмотренный канал и не оставляет обходного зазора между сопрягаемыми поверхностями. Прокладка повторяет форму входной части, имеет центральное фигурное отверстие, два отверстия под крепеж и замкнутый уплотняющий контур. Жесткая текстолитовая основа сохраняет заданную форму детали при установке, а профиль вокруг прохода участвует в уплотнении соединения.

Что проверить перед выбором

• Модель двигателя. Деталь рассчитана на исполнения 168F и 170F; одно только совпадение мощности техники не заменяет проверку обозначения двигателя.
• Место установки. Эта версия нужна со стороны корпуса воздушного фильтра, а не между карбюратором и впускным коллектором.
• Контур прохода. Сравните фигурное центральное окно, боковой вырез и положение уплотняющей дорожки со снятой деталью.
• Крепление. Два отверстия должны совпасть со шпильками или отверстиями соединяемых частей без растачивания и смещения.
• Посадочную плоскость. Наружная форма и толщина должны соответствовать прежней прокладке, чтобы корпус фильтра сел ровно и без перекоса.

Такой порядок проверки особенно полезен для мотоблоков, культиваторов, генераторов и другой техники, где применяются двигатели семейства 168F/170F. Название модели двигателя задает основное направление подбора, но окончательное совпадение определяют сторона установки и геометрия детали. Если старая прокладка сохранилась, используйте ее как образец для сравнения формы, расположения отверстий и всех вырезов.

Когда прокладку меняют

Поводом для замены служат трещины, сколы, расслоение, поврежденная уплотняющая дорожка или нарушение плоскости. Деталь также стоит внимательно проверить после демонтажа корпуса фильтра или карбюратора: повторная установка поврежденной прокладки может оставить неплотный участок. Следы пыли по линии стыка, заметный зазор или нестабильная посадка корпуса требуют осмотра самого уплотнения и сопрягаемых поверхностей.

Рекомендации по установке

Перед сборкой удалите остатки прежнего уплотнения и загрязнения, не повреждая посадочные плоскости. Совместите центральный проход, боковой вырез и оба крепежных отверстия; прокладка не должна перекрывать канал или выступать внутрь него. Корпус фильтра устанавливают без перекоса, а крепеж затягивают равномерно, чтобы нагрузка распределялась по всей плоскости текстолитовой детали. Точное усилие затяжки выбирают по руководству конкретного двигателя.

После сборки проверьте, что корпус воздушного фильтра прилегает по всему периметру, прокладка не сместилась, а крепление удерживает соединение ровно. Правильно подобранная и установленная деталь восстанавливает плотность стыка на входе карбюратора и помогает воздуху проходить к нему предусмотренным путем через фильтр.
