Глушитель 4T GY6 50 с коленом и прокладками

Глушитель для четырехтактного скутера GY6 50

Комплект предназначен для ремонта выпускной системы скутеров с четырехтактным двигателем GY6 объемом 50 см³. Он отводит отработавшие газы от головки цилиндра и снижает шум выхлопа до уровня, предусмотренного штатной конструкцией скутера. Такое решение подходит для замены прогоревшего, деформированного или поврежденного глушителя, когда требуется обновить не только основную банку, но и соединенное с ней выпускное колено.

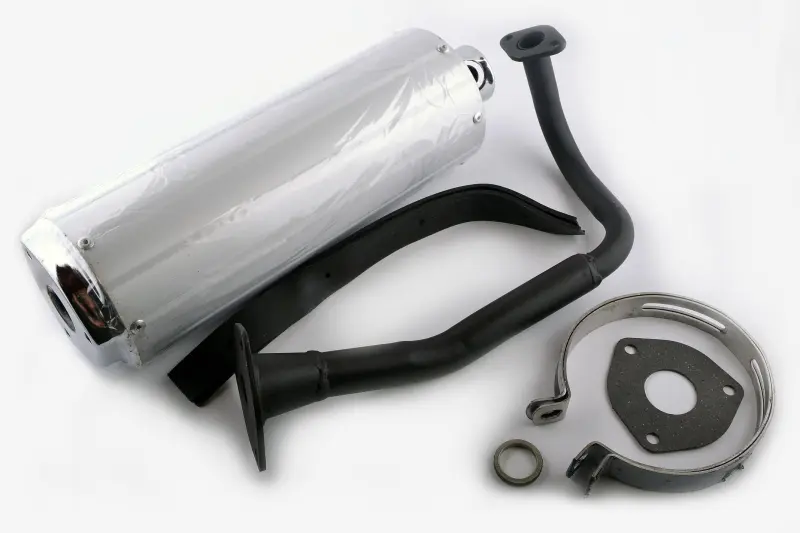

Конструкция включает цилиндрический корпус глушителя, изогнутое колено и прокладки для соединений выпускного тракта. На корпусе установлен наружный защитный экран, а предусмотренные кронштейны служат для фиксации системы на скутере. Совместная замена основных деталей удобна при ремонте старого выхлопа с коррозией, трещинами, нарушенной геометрией трубы или негерметичными стыками. Прокладки помогают уплотнить соединения при правильной установке и равномерной затяжке крепежа.

Совместимость и основные параметры

• Назначение: выпускная система четырехтактного скутера.
• Серия двигателя: GY6 50.
• Рабочий объем двигателя: 50 см³.
• Указанные для этой модели двигатели: 139QMA, 1P39QMA, 139QMB и 1P39QMB.
• Длина корпуса глушителя: 380 мм.
• Диаметр корпуса: 118 мм.
• Межосевое расстояние крепления глушителя: 68 мм.
• Диаметры колена: 29/22 мм.
• Межосевые размеры крепления колена: 68/50 мм.
• Масса комплекта: 3050 г.

Как правильно подобрать комплект

Обозначение GY6 50 является первым критерием выбора, однако скутеры на общей моторной платформе могут отличаться рамой, пластиком и расположением точек крепления. Перед покупкой сопоставьте старую систему с новой по форме и направлению колена, положению фланца, расположению кронштейнов, межосевым расстояниям и свободному месту возле колеса, двигателя и облицовки. Отдельно проверьте способ соединения колена с глушителем и конфигурацию креплений на конкретном скутере.

Размеры следует измерять по центрам крепежных отверстий, а не по наружным краям фланцев. Также сравните диаметр трубы в местах соединения и общую длину установленной системы. Такой подбор особенно важен, если на скутере ранее стоял нестандартный выхлоп, менялся двигатель или крепежные точки уже дорабатывались. Совпадение только объема двигателя без проверки геометрии не подтверждает посадку на каждую модификацию техники.

Установка и проверка после ремонта

Монтаж выполняют на остывшем двигателе. Посадочные поверхности очищают от остатков старых уплотнений и нагара, затем устанавливают новые прокладки без перекоса. Сначала систему совмещают с выпускным окном и рамными креплениями, наживляют крепеж, проверяют свободное положение колена и корпуса, после чего равномерно затягивают соединения. Глушитель не должен устанавливаться с принудительным изгибом трубы или натяжением кронштейнов.

После запуска двигателя проверяют стыки на признаки прорыва выхлопных газов, посторонний металлический звук и касание корпуса соседних деталей. Крепления рекомендуется повторно осмотреть после первого прогрева и полного остывания системы. Правильно подобранный и установленный комплект восстанавливает целостность выпускного тракта, устраняет причины шума, связанные с поврежденным корпусом или негерметичными соединениями, и позволяет заменить взаимосвязанные детали за один ремонт.
