Комплект прокладок цилиндра и головки KAYO 125 Ø54 мм

Комплект прокладок цилиндра и головки KAYO 125 Ø54 мм

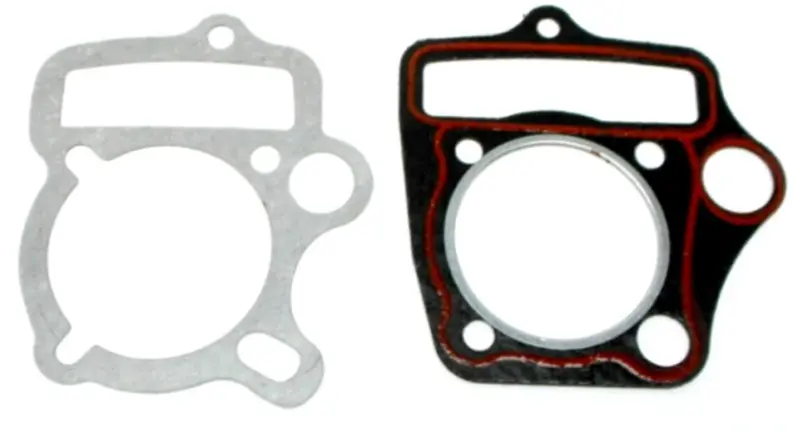

Комплект предназначен для ремонта цилиндровой части двигателей семейства KAYO 125 в исполнении Ø54,00 мм. Он объединяет две прокладки, необходимые при разборке цилиндра и головки: нижнюю, устанавливаемую между цилиндром и картером, и верхнюю, размещаемую в соединении цилиндра с головкой. Детали повторяют контуры сопрягаемых поверхностей и имеют отдельные отверстия под крепеж, направляющие и каналы.

Назначение комплекта

Нижняя прокладка уплотняет основание цилиндра, а прокладка головки закрывает стык вокруг цилиндра со стороны камеры сгорания. При правильном подборе и монтаже они разделяют соединяемые поверхности, помогают сохранять герметичность моторного блока и не перекрывают предусмотренные конструкцией проходы. Комплект нужен при ремонте поршневой группы, снятии цилиндра или головки, а также при устранении течи масла и потери давления в цилиндре, связанных с повреждением прокладки.

• Две позиции для одного ремонта: прокладки основания цилиндра и головки позволяют обслужить оба разобранных стыка без повторного использования ранее обжатых деталей.
• Размер исполнения: Ø54,00 мм служит основным ориентиром при сопоставлении с установленным цилиндром.
• Форма отверстий: помимо центрального проема предусмотрены отверстия разного диаметра и вытянутый канал; их расположение должно полностью совпасть с мотором.

Как проверить совместимость

Обозначение KAYO 125 и размер Ø54,00 мм — важные, но не единственные критерии. В технике одной серии могут встречаться разные двигатели и ревизии цилиндровой группы. До заказа сравните модель двигателя по документации, размер установленного цилиндра и геометрию снятых прокладок. Особенно важны наружный контур, положение крепежных отверстий, большого бокового отверстия, направляющих и продолговатого прохода у верхней части детали.

Прокладку следует прикладывать к сопрягаемой поверхности без натяжения и смещения. Центральный проем не должен заходить на край цилиндра, а остальные отверстия обязаны совпадать с каналами и точками крепления. Если старая деталь сильно разрушена, ориентируйтесь не только на ее обрывки: сопоставьте контур непосредственно с цилиндром и головкой. Совпадение одного диаметра без совпадения всей схемы отверстий недостаточно для правильной установки.

Рекомендации по установке

Монтаж выполняют на разобранном и остывшем двигателе. Остатки прежних прокладок аккуратно удаляют, а привалочные поверхности цилиндра, головки и картера очищают, не допуская попадания частиц внутрь двигателя. Перед сборкой проверяют поверхности на повреждения и деформацию, способные снова нарушить уплотнение. Новые прокладки устанавливают по направляющим в правильном положении, контролируя открытое состояние масляного прохода и остальных каналов.

После снятия головки необходимо сохранить правильное положение газораспределительного механизма и при сборке совместить установочные метки. Крепеж затягивают в последовательности и с моментом, указанными в руководстве именно для установленного двигателя: произвольная или неравномерная затяжка способна перекосить соединение. После сборки проверяют стыки на следы масла и контролируют работу двигателя. Ранее обжатые, надорванные или расслоившиеся прокладки повторно не устанавливают.

Когда требуется замена

Поводом для ремонта становятся масляные следы по линии стыка, снижение давления в цилиндре, повреждение кромок или нарушение целостности прокладки после разборки. Комплект также рационально подготовить заранее, если планируется снятие головки и цилиндра для обслуживания поршневой группы. Правильно сверенные размер и схема отверстий помогают выполнить сборку без перекрытия каналов и повторной разборки двигателя.
