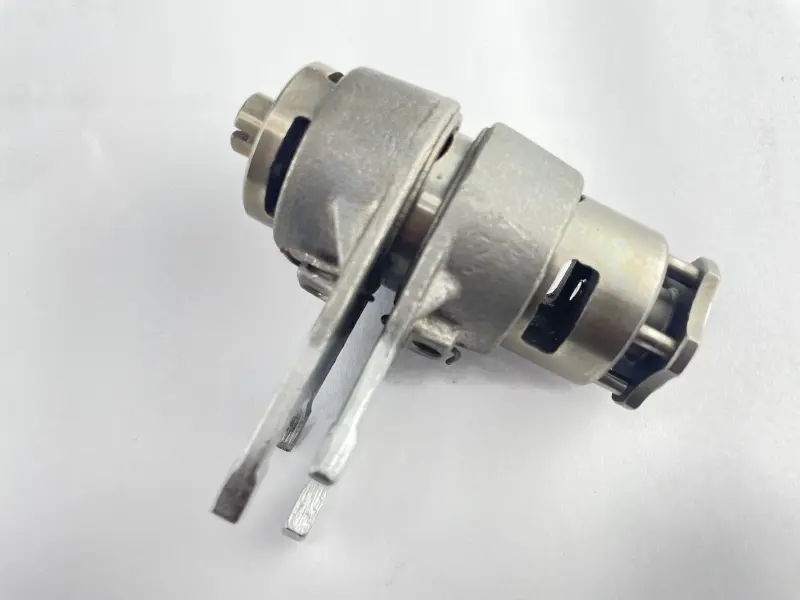

Копирный вал переключения передач ATV 125 (3+1) с вилочками

Копирный вал переключения передач ATV 125 (3+1) с вилочками

Комплект предназначен для ремонта механизма переключения передач квадроцикла ATV 125 с трансмиссией 3+1. В него входят копирный вал и вилочки переключения — детали, которые устанавливаются внутри коробки передач и участвуют в последовательном выборе ее положений при воздействии на наружный привод. Такой комплект нужен, когда при обслуживании трансмиссии требуется заменить изношенные или поврежденные элементы механизма выбора передач.

Копирный вал работает совместно с вилочками и другими внутренними деталями коробки. Поэтому состояние его рабочих поверхностей, отсутствие деформации и правильная посадка имеют непосредственное значение для работы всего механизма. Поводом для замены могут быть повреждения рабочих участков прежнего вала, заметный люфт в посадочных местах, деформация либо следы износа, способные нарушить взаимодействие деталей. Вилочки также следует оценивать вместе с валом: установка комплекта позволяет заменить связанные элементы в рамках одного ремонта.

Когда пригодится комплект

Копирный вал с вилочками используют при разборке и восстановлении коробки передач, если механизм выбора передач требует ремонта. Комплект подходит как для плановой замены выявленных изношенных деталей, так и для восстановления узла после обнаружения повреждений. Он рассчитан именно на соответствующее исполнение ATV 125 с обозначением трансмиссии 3+1, однако одного индекса двигателя для подбора недостаточно.

Затрудненное или непоследовательное включение передач не всегда связано только с копирным валом и вилочками. Если коробка уже разобрана, рекомендуем проверить весь механизм переключения, посадочные места и сопряженные компоненты. Это поможет установить причину неисправности и не ограничивать ремонт заменой одной детали, если на работу узла влияет износ других элементов.

Как правильно подобрать

Перед заказом сопоставьте комплект со снятым узлом. Проверьте, что на квадроцикле применяется схема трансмиссии 3+1, сравните исполнение копирного вала, расположение вилочек и точки их взаимодействия с деталями коробки передач. У разных версий техники с обозначением ATV 125 внутреннее устройство трансмиссии может отличаться, поэтому совпадение рабочего объема двигателя само по себе не подтверждает взаимозаменяемость.

Особенно внимательно сравнивайте детали, если точная версия коробки передач неизвестна. Ориентируйтесь на конструкцию установленного узла и взаимное положение его элементов. До начала сборки убедитесь, что вал и вилочки соответствуют механизму вашей коробки. Такая проверка снижает риск обнаружить несоответствие уже во время монтажа и избежать повторной разборки трансмиссии.

Установка

Монтаж выполняют при сборке коробки передач с соблюдением схемы конкретного двигателя. Копирный вал, вилочки и все сопряженные элементы необходимо установить в предусмотренное положение, чтобы механизм мог последовательно выбирать положения трансмиссии. Перед окончательной сборкой важно проверить правильность размещения деталей и их взаимодействие внутри узла.

Если прежний механизм имел люфт, деформацию или выраженные следы износа, уделите внимание состоянию посадочных мест и остальных компонентов коробки. Результат ремонта зависит не только от установки нового комплекта, но и от исправности деталей, с которыми он работает. Точный подбор по фактическому исполнению снятого узла и аккуратная сборка особенно важны для ATV 125, поскольку версии коробок передач могут различаться.
