Реле-регулятор зарядки Zongshen, Lifan 200, 3+3 провода

Реле-регулятор зарядки Zongshen, Lifan 200, 3+3 провода

Предназначен для системы зарядки мотоциклов Zongshen и Lifan с обозначением 200 и подключением по схеме 3+3 провода. Блок работает между генератором, аккумулятором и потребителями бортовой сети: выпрямляет поступающий от генератора переменный ток и удерживает напряжение в рабочем диапазоне. Это необходимо для нормального пополнения заряда аккумулятора и устойчивой работы осветительного и другого электрооборудования при изменении оборотов двигателя.

Назначение и конструкция

Напряжение генератора зависит от частоты вращения двигателя и текущей нагрузки. Реле-регулятор ограничивает его избыточный рост и формирует постоянный ток, который используется системой зарядки. Неисправность этого блока может проявляться недостаточным зарядом аккумулятора, слишком высоким напряжением, заметным изменением яркости света при повышении оборотов или повторным выходом ламп из строя. Такие признаки служат основанием для диагностики всей системы, поскольку похожие симптомы также вызывают аккумулятор, генератор, проводка или плохие контакты.

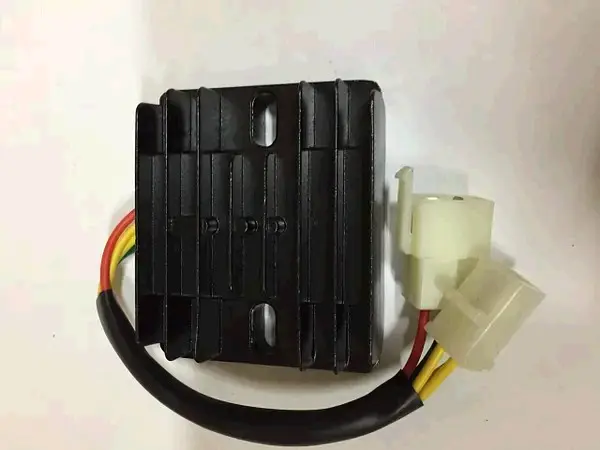

Деталь выполнена в чёрном ребристом корпусе. Увеличенная наружная поверхность помогает отводить возникающее при работе тепло. На корпусе предусмотрены два продолговатых крепёжных отверстия. Кабельная часть заканчивается двумя отдельными штекерными колодками; шесть проводов распределены по схеме 3+3. Такая конфигурация является одним из основных признаков при подборе.

Как проверить совместимость

Обозначения Zongshen, Lifan и 200 необходимо учитывать вместе с устройством штатного подключения. Одинаковое количество проводов само по себе не подтверждает взаимозаменяемость: у внешне похожих регуляторов могут различаться форма колодок, направляющие, фиксаторы и назначение контактов. Перед заказом сравните новую деталь со штатным блоком и схемой конкретного мотоцикла.

• Проверьте наличие двух колодок по три контакта и их ответные части в проводке.
• Сопоставьте форму корпусов разъёмов, расположение фиксаторов и ориентацию контактов.
• Уточните распиновку по электросхеме: ориентироваться только на цвет изоляции проводов недостаточно.
• Сравните расположение двух крепёжных отверстий, размеры доступной площадки и направление выхода кабеля.
• Убедитесь, что длины штатной проводки хватает для подключения без натяжения и резких перегибов.

Диагностика и установка

До замены измерьте напряжение на аккумуляторе при остановленном и работающем двигателе, а затем сопоставьте показания с сервисными значениями для мотоцикла. Одновременно проверьте состояние аккумулятора, обмоток генератора, соединения массы, предохранителей и штекерных колодок. Окисление, ослабленный контакт или повреждённый провод способны нарушить зарядку и вызвать локальный нагрев даже при исправном регуляторе.

Перед монтажом отключите аккумулятор. Закрепите корпус на штатной площадке обоими креплениями, не закрывая его ребристую поверхность посторонними деталями. Колодки должны соединяться без подрезания направляющих и чрезмерного усилия, а фиксаторы — удерживать соединение от самопроизвольного размыкания. Проложите кабель без натяжения, контакта с подвижными деталями и близости к сильно нагревающимся частям мотоцикла.

После установки повторно проконтролируйте зарядку на разных оборотах, работу света и нагрев разъёмов. Если параметры остаются нестабильными, дальнейшая проверка должна охватывать генератор, аккумулятор и проводку. Точное совпадение схемы 3+3, геометрии колодок и распиновки позволяет установить реле-регулятор без переделки штатного подключения.
