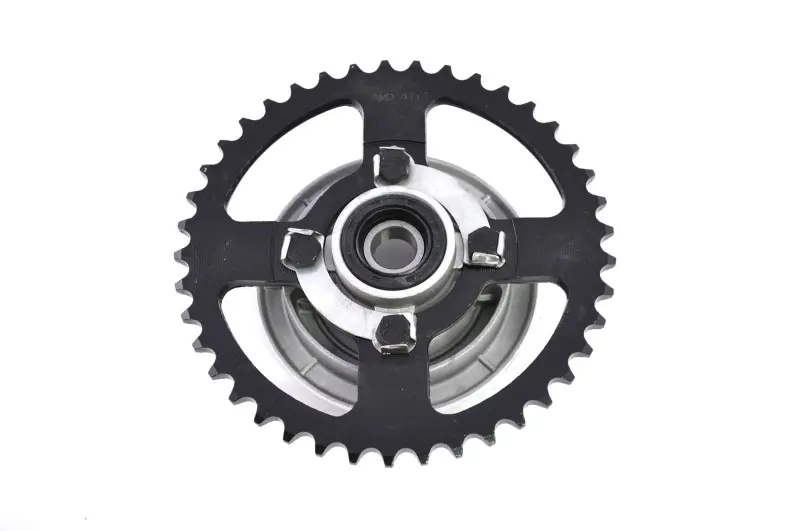

Демпфер заднего колеса Delta со звездой 420-41T, подшипником и сальником

Демпфер заднего колеса Delta со звездой 420-41T

Комплект предназначен для заднего колеса мопеда Delta с цепным приводом. В одной сборке объединены демпферный узел, ведомая звезда стандарта 420 на 41 зуб, подшипник и сальник. Такое исполнение подходит для ремонта, при котором требуется заменить не одну изношенную деталь, а связанную часть привода вместе с опорой звезды. Центрально установленный подшипник и четырехточечное крепление звезды определяют посадочную схему изделия, поэтому перед заказом необходимо сопоставить сборку со снятой деталью.

Назначение и работа в приводе

Цепь передает усилие двигателя на ведомую звезду, а демпферная часть связывает держатель звезды со ступицей заднего колеса. При наборе и сбросе тяги она смягчает резкие изменения нагрузки между приводом и колесом. Это уменьшает ударный характер передачи момента и помогает приводу работать плавнее при переключениях и изменении положения ручки газа. Подшипник служит опорой вращающейся части держателя, а сальник закрывает его посадочную зону. Все эти детали работают рядом, поэтому при ремонте оценивают не только зубья звезды, но и люфт, плавность вращения, состояние уплотнения и сопряжение демпфера со ступицей.

Что входит в сборку

• Ведомая звезда 420-41T. Рассчитана на цепь типоразмера 420 и имеет 41 зуб; совпадение обоих параметров обязательно для корректного подбора.
• Демпферная часть. Передает усилие от держателя звезды к заднему колесу и смягчает толчки при изменении нагрузки.
• Подшипник. Установлен в центре держателя и обеспечивает его опору в колесной сборке.
• Сальник. Предназначен для уплотнения посадочной зоны подшипника.

Как проверить совместимость

Обозначение Delta указывает на применение в соответствующей конструкции заднего колеса, однако у мопедов одной серии встречаются разные исполнения привода. Сначала проверьте, что установленная цепь относится к стандарту 420, а прежняя ведомая звезда имеет 41 зуб. Если требуется сохранить существующее передаточное отношение, менять количество зубьев без расчета не следует. Затем сравните расположение четырех креплений, форму и глубину посадки держателя в ступицу, наружный и внутренний размеры подшипника, положение дистанционных втулок и конфигурацию сальника. Важны также вылет звезды и линия ее зубьев относительно ведущей звезды: после сборки цепь должна идти без бокового перекоса.

Когда деталь требует внимания

Поводом для проверки служат заостренные или неравномерно изношенные зубья, шум либо шероховатость при вращении подшипника, заметный боковой люфт держателя, повреждение уплотнения, рывки и избыточный свободный ход между звездой и колесом. Похожие признаки могут быть связаны с цепью, ступицей, втулками или крепежом, поэтому перед заменой осматривают весь задний привод. Новую звезду нежелательно ставить с сильно растянутой или поврежденной цепью: несогласованный износ ухудшает зацепление и сокращает срок службы пары.

Установка и контроль после ремонта

Монтаж выполняют на надежно вывешенном заднем колесе. Посадочные поверхности очищают, подшипник и сальник устанавливают без перекоса, а крепеж затягивают способом и моментом, предусмотренными для конкретной модификации мопеда. После возвращения колеса проверяют правильность расположения втулок, совпадение меток натяжителей с обеих сторон, соосность колес и натяжение цепи по руководству техники. Колесо должно свободно вращаться, цепь — двигаться по центру зубьев, а тормоз — работать без подклинивания. Контрольная проверка люфта и крепежа завершает установку и помогает сразу обнаружить ошибку посадки.
