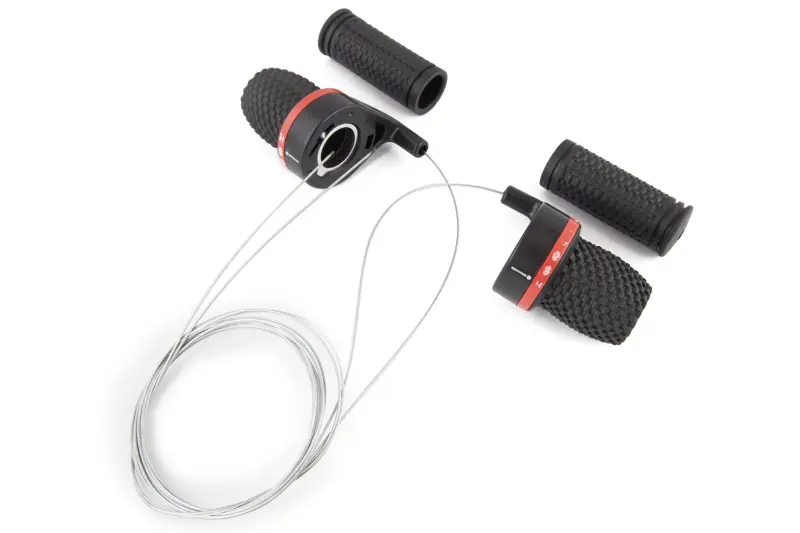

Комплект поворотных манеток VEL 3×6 с грипсами

Комплект поворотных манеток VEL 3×6 с грипсами

Комплект предназначен для управления трансмиссией велосипеда по схеме 3×6: левая манетка выбирает одно из трех положений переднего переключателя, а правая — одну из шести позиций заднего. Передача выбирается поворотом рифленой части рукоятки, поэтому во время переключения ладонь может оставаться на руле. Такой формат управления привычен для прогулочных, подростковых и других велосипедов, изначально оборудованных совместимой системой поворотных манеток.

Обе манетки устанавливаются по сторонам руля и работают через тросовый привод. При повороте рукоятки трос натягивается или освобождается, а соответствующий переключатель перемещает цепь между звездами. На корпусах предусмотрены контрастные шкалы с обозначениями положений. Рифленая поверхность поворотных частей дает пальцам удобную точку приложения усилия. Набор также содержит отдельные ручки руля, которые занимают свободные участки рядом с манетками и формируют законченную зону хвата.

Что проверить при подборе

Манетки выбирают не по общему количеству передач велосипеда, а по конфигурации его трансмиссии. Для этого комплекта нужна схема с тремя положениями слева и шестью справа. Перед покупкой следует сопоставить следующие параметры:

• Количество звезд. Спереди должно использоваться три положения переключения, сзади — шесть. Комплект 3×6 не следует устанавливать вместо правой манетки на пять, семь или больше позиций.
• Тип управления. Велосипед должен допускать установку поворотных манеток на концы руля. Следует проверить посадочный диаметр и длину прямых участков, поскольку точные размеры этого набора в карточке не указаны.
• Расположение органов управления. После установки корпуса манеток и грипсы не должны мешать тормозным ручкам. Для поворотной части необходимо оставить достаточно места, чтобы она свободно проходила весь диапазон.
• Совместимость переключателей. Число позиций манетки должно соответствовать переднему и заднему переключателям, а также установленному блоку звезд. При замене только части системы дополнительно сопоставляют схему тросового привода со старой манеткой.
• Состояние проводки тросов. Оболочки, направляющие и упоры проверяют на заломы, загрязнение и сильный износ. Даже исправная новая манетка не обеспечит точную работу, если трос движется с чрезмерным сопротивлением.

Установка и настройка

Перед монтажом снимают старые грипсы и манетки, очищают посадочные участки руля и проверяют, как будут расположены тормозные ручки. Левую и правую манетки ставят на соответствующие стороны, ориентируют шкалы так, чтобы обозначения удобно читались с места велосипедиста, после чего фиксируют корпуса. Тросы прокладывают без резких перегибов и подключают к переднему и заднему переключателям. Если имеющиеся оболочки повреждены или не соответствуют новой проводке, их подбирают отдельно.

После подключения необходимо отрегулировать ограничительные винты переключателей и натяжение тросов. Проверку выполняют последовательно по всем положениям, вращая педали и наблюдая за переходом цепи между соседними звездами. Поворот рукоятки должен происходить без заеданий, а переключатель — занимать выбранную позицию без постоянного подстраивания рукой. Перед первой поездкой также проверяют надежность фиксации манеток, свободу тормозных ручек и устойчивость грипс на руле.

Комплект подходит для восстановления велосипеда, у которого изношены поворотные манетки, повреждены корпуса или шкалы, пропали фиксированные положения либо тросы перестали нормально перемещаться. Если прежняя система также имела левое управление на три положения и правое на шесть, набор позволяет одновременно обновить обе стороны руля и сохранить привычный поворотный способ выбора передачи.
