Ось заднего колеса ATV 650 мм JING

Ось заднего колеса ATV 650 мм JING

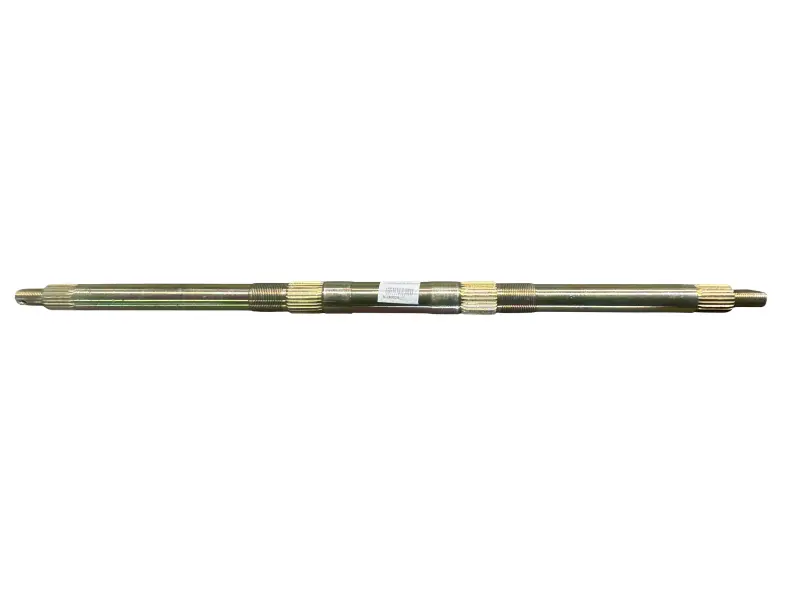

Ось JING длиной 650 мм предназначена для установки в задний колесный узел квадроцикла ATV. Она проходит через ступицу и посадочные места задней части ходовой, удерживает колесо в предусмотренном положении и участвует в передаче рабочих нагрузок. Деталь используют при ремонте, когда штатная ось изношена, повреждена или деформирована и требуется восстановить правильную сборку заднего узла.

В конструкции предусмотрены центральная рабочая часть, шлицевые участки и резьбовые концы. Поэтому при подборе важно оценивать не только общую длину оси. Для корректной установки должны совпадать расположение и форма шлицев, вид резьбы, диаметры посадочных зон, рабочий профиль и порядок размещения штатных деталей. Также необходимо проверить сопряжение со ступицей, креплениями и остальными элементами заднего колесного узла.

Когда требуется замена

Проверить состояние оси стоит при появлении люфта колеса или биения, а также при обнаружении поврежденной резьбы, задиров на посадочных поверхностях либо заметной деформации. Такие признаки нельзя оставлять без внимания: задняя ось воспринимает нагрузку от колеса, а ее геометрия и состояние посадок влияют на точность сборки. Если старая деталь повреждена, новую ось подбирают по фактической конфигурации демонтированного образца.

Одновременно с осью осмотрите ступицу, подшипники, крепеж и компоненты, которые устанавливаются на шлицевые участки. Люфт или неправильная работа узла могут быть связаны не с одной деталью. Если изношенная ось продолжительное время работала вместе с поврежденными посадками или сопряженными элементами, простая замена без их проверки может не устранить причину неисправности.

Как подобрать ось

Перед покупкой измерьте снятую деталь и последовательно сравните ее с новой осью. Заявленная длина этого варианта составляет 650 мм, однако одного совпадения по длине недостаточно. Сверьте расстояние между рабочими зонами, положение шлицевых участков, их форму, параметры резьбовых соединений и диаметры всех посадочных мест. Отдельно проверьте, в какой последовательности на оси размещаются ступицы, крепления и другие штатные компоненты.

Не следует выбирать деталь только по общему обозначению ATV или внешнему сходству заднего узла. Разные версии квадроциклов могут отличаться геометрией оси и исполнением креплений. Надежный ориентир — полностью совпадающая рабочая конфигурация снятой оси. Если старый образец недоступен или его деформация мешает выполнить точные измерения, параметры установки следует уточнить у квалифицированного механика.

Рекомендации по установке

До монтажа очистите посадочные поверхности от грязи и внимательно проверьте их состояние. Убедитесь, что на сопрягаемых деталях нет повреждений, способных вызвать перекос, люфт или затруднить сборку. Все элементы должны занимать свои штатные места свободно и без перекоса; новую ось нельзя использовать для принудительного совмещения деталей с несовпадающими посадками.

При сборке сохраните предусмотренный порядок установки компонентов и используйте штатный крепеж. Резьбовые соединения затягивайте в соответствии с требованиями производителя квадроцикла. После монтажа проверьте правильность положения колеса, отсутствие люфта и биения, а также корректную посадку деталей на шлицевых и резьбовых участках. Ось JING подходит для восстановления заднего колесного узла при полном совпадении длины 650 мм, профиля и всех посадочных параметров с заменяемой деталью.
