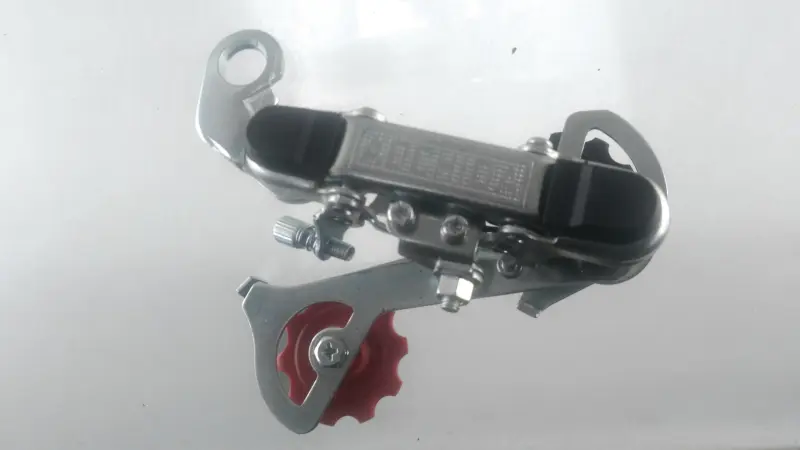

Задний переключатель велосипеда YKX с креплением на наконечник

Задний переключатель велосипеда YKX с креплением на наконечник

Механический задний переключатель YKX переводит цепь между звездами заднего блока и поддерживает необходимое натяжение при выборе передачи. Перемещение механизма задается тросом от манетки, а возвратная пружина отводит его в противоположную сторону после ослабления троса. Такая согласованная работа позволяет менять передаточное отношение во время движения и сохранять правильное положение цепи относительно выбранной звезды.

Эта версия имеет отдельный установочный кронштейн с пазом под ось заднего колеса — тип крепления, который в названии позиции обозначен как крепление на наконечник. Кронштейн располагается возле заднего дропаута и подходит только к раме с соответствующей схемой установки. Это принципиальное отличие от переключателей, которые вкручиваются непосредственно в резьбовой петух рамы, поэтому перед заказом нужно определить способ крепления старой детали.

Что учитывать при подборе

Сравните новый переключатель со снятым механизмом и местом его установки на велосипеде. Важны форма и расположение кронштейна, паз под заднюю ось, положение дополнительного фиксатора, сторона подвода троса и доступное пространство рядом со звездами и рамой. Кронштейн должен занять штатное положение без перекоса, а корпус и ролик — свободно перемещаться во всем требуемом диапазоне.

Также необходимо учитывать параметры трансмиссии: количество задних звезд, тип установленной манетки, ход троса за одно переключение, размер наибольшей звезды и требуемую емкость механизма. Само внешнее сходство не подтверждает совместимость с конкретным набором звезд или индексной манеткой. Если прежний переключатель работал с фрикционным управлением, это также следует учитывать при выборе и последующей настройке.

Особенности конструкции

• Отдельный кронштейн с осевым пазом обеспечивает установку возле заднего дропаута на велосипедах с подходящим посадочным местом.
• Тросовый привод передает движение от манетки к параллелограммному механизму переключателя.
• Зубчатый ролик направляет цепь, а подпружиненная часть механизма помогает сохранять ее натяжение при переходе между звездами.
• Регулировочные винты ограничивают крайние положения, чтобы ролик оставался согласованным с самой маленькой и самой большой задними звездами.
• Резьбовой регулятор троса позволяет корректировать его натяжение при точной настройке переключения.

Установка и регулировка

При монтаже паз кронштейна совмещают с пазом заднего дропаута, фиксируют кронштейн предусмотренным крепежом и устанавливают колесо. Затянутая ось колеса дополнительно удерживает кронштейн в посадочном месте. Затем цепь правильно проводят через направляющую часть, подключают трос и проверяют, что механизм возвращается пружиной без заеданий. Перекошенный кронштейн или неправильное положение относительно задних звезд невозможно компенсировать одной регулировкой троса.

Настройку выполняют последовательно: выставляют внешнее ограничение по самой маленькой звезде, регулируют натяжение троса и переходы между соседними звездами, после чего задают внутреннее ограничение возле самой большой звезды. Если конструкция предусматривает настройку расстояния до звезд, ее выполняют после установки колеса. Во время проверки педали вращают вручную и проходят все передачи по одной, контролируя отсутствие самопроизвольных переходов, треска, контакта цепи со спицами или рамой.

Когда требуется замена

Причиной неточного переключения могут быть деформированный кронштейн, заметный боковой люфт, поврежденный ролик, ослабленная возвратная пружина либо последствия удара со стороны заднего колеса. Перед заменой полезно проверить состояние троса, рубашки, цепи, звезд и посадочного места: загрязненный или туго движущийся трос способен создавать похожие симптомы. После установки другого переключателя крайние положения и натяжение троса настраивают заново, даже если крепление полностью совпало.

Модель подходит для ремонта велосипеда с механической задней трансмиссией и соответствующим кронштейновым креплением. Для уверенного выбора сопоставьте посадочное место рамы, параметры заднего блока и тип управления передачами, а установку завершите полной проверкой переключения без нагрузки.
