Эта деталь предназначена для генераторного узла четырехтактных мотоциклетных двигателей семейства CB125/150. Ротор вращается вместе с коленчатым валом относительно неподвижного статора, а расположенные внутри магниты создают изменяющееся магнитное поле. В обмотках статора благодаря этому вырабатывается ток, необходимый для работы предусмотренных конструкцией мотоцикла систем зарядки и зажигания. Ротор выбирают для ремонта вращающейся части генератора, когда статор и остальные исправные компоненты не требуют замены.

Назначение и особенности работы

Состояние ротора непосредственно влияет на работу генератора. Корпус должен вращаться без заметного биения, а магнитные части — оставаться целыми и надежно закрепленными. Деформация, механическое повреждение магнитов или нарушение посадки способны изменить рабочий зазор относительно статора и вызвать нестабильную выработку энергии. Перед заменой следует проверить весь генераторный узел: недостаточная зарядка также может быть связана со статором, регулятором, разъемами или проводкой, поэтому новый ротор устанавливают после определения причины неисправности.

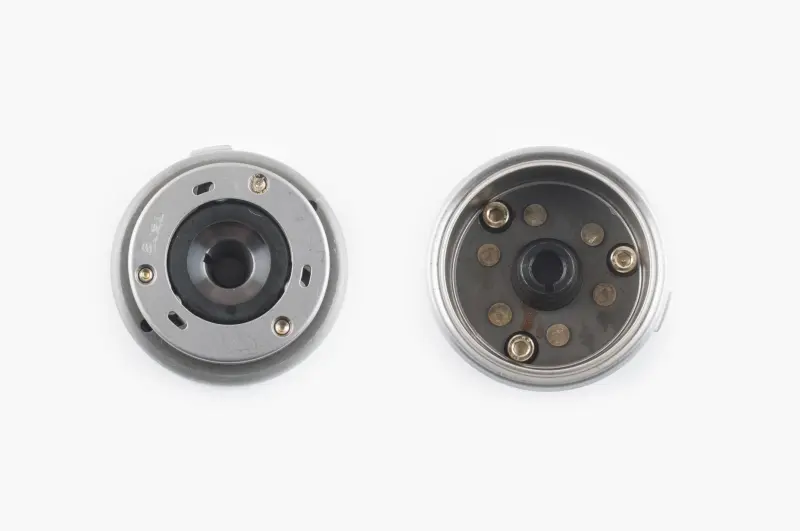

Деталь имеет чашеобразную круглую конструкцию, центральное посадочное отверстие и три винтовых крепления на тыльной стороне. Такие признаки важны при сравнении со снятым ротором. Обозначение CB125/150 указывает на семейство применения, но внутри этого семейства встречаются разные исполнения двигателей и генераторов. Совпадение рабочего объема или названия мотоцикла само по себе не подтверждает взаимозаменяемость деталей.

Что проверить при подборе

До установки сопоставьте новый ротор со штатной деталью и конфигурацией генератора конкретного двигателя. Для правильного выбора проверьте:

• тип двигателя: ротор рассчитан на четырехтактное семейство CB125/150; версии CG, OHC, OHV и другие внешне близкие варианты нельзя объединять без проверки конструкции;
• посадку на коленчатом валу: должны совпадать форма центрального отверстия, конусная посадочная поверхность, шпоночный паз и положение крепежной гайки;
• габаритную геометрию: сравните наружный диаметр, глубину чаши и внутреннее пространство под статор, поскольку неправильный зазор может привести к контакту вращающейся и неподвижной частей;
• тыльную сторону: сверьте расположение трех винтов, профиль центральной ступицы и сопряжение с деталями системы электростартера;
• необходимую конфигурацию: для CB125/150 предлагаются как отдельные роторы, так и сборки с обгонной муфтой стартера. Если при ремонте требуется муфта или ведомая шестерня, их наличие и возможность переноса со старой детали нужно определить отдельно.

Установка и проверка после ремонта

Для снятия штатного ротора применяют подходящий держатель маховика и съемник, соответствующий резьбе конкретной версии. Сбивание детали прямыми ударами может повредить коленчатый вал, посадочную поверхность или шпоночный паз. Перед монтажом очищают сопрягаемые поверхности, проверяют шпонку, состояние резьбы, крепеж и отсутствие следов касания статора. Ротор устанавливают с правильным совмещением паза и затягивают моментом, указанным в руководстве по ремонту именно для установленного двигателя: универсальное значение для всех модификаций CB125/150 применять нельзя.

После сборки следует убедиться, что ротор вращается свободно и не касается статора, а затем проверить запуск двигателя и напряжение зарядки в предусмотренных производителем режимах. Такой порядок помогает оценить результат ремонта и исключить неисправности соседних компонентов. Перед заказом лучше сравнить снятую деталь по обеим сторонам и всем посадочным признакам — это надежнее подбора только по объему двигателя.
