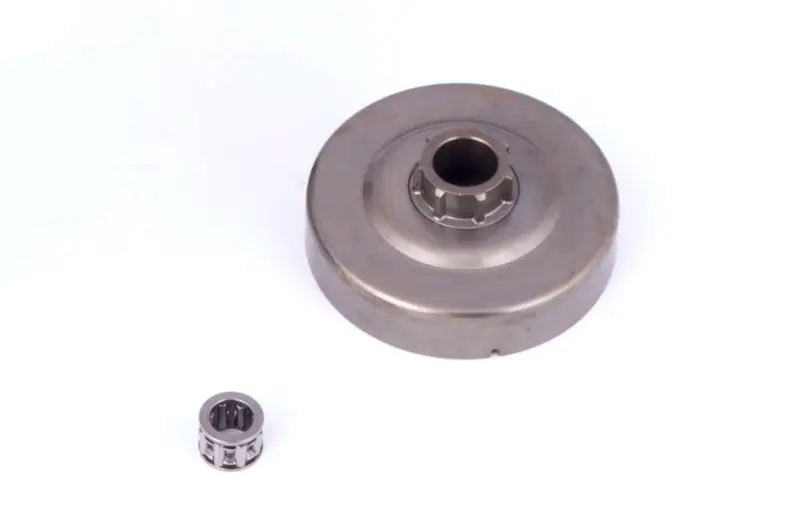

Барабан сцепления с ведущей звездочкой и сепаратором BEST для Stihl MS 361

Барабан сцепления с ведущей звездочкой BEST для Stihl MS 361

Деталь предназначена для ремонта привода цепи бензопилы Stihl MS 361. Барабан устанавливается в узле сцепления и принимает вращение после срабатывания центробежной муфты, а встроенная ведущая звездочка передает его пильной цепи. В комплект входит сепаратор — игольчатая обойма, на которой барабан вращается относительно цапфы коленчатого вала.

Такое исполнение объединяет барабан и ведущую звездочку в одной детали. При наборе оборотов колодки сцепления прижимаются к внутренней поверхности барабана, после чего звездочка приводит цепь в движение по шине. На холостом ходу барабан должен свободно вращаться на сепараторе, не заставляя исправную цепь двигаться. Поэтому состояние внутренней поверхности, посадки и зубьев напрямую влияет на работу всего привода.

Когда требуется замена

Барабан проверяют при появлении выраженных следов износа, повреждений зубьев, ощутимого люфта, затрудненного вращения или постороннего шума со стороны сцепления. Поводом для обслуживания также служат рывки цепи при разгоне и неравномерная передача вращения. Изношенная звездочка неправильно взаимодействует с ведущими звеньями цепи и может ускорять износ цепной гарнитуры. Сепаратор осматривают одновременно с барабаном: ролики должны оставаться на месте, а обойма не должна иметь деформаций и разрушений.

Что проверить перед выбором

• Модель пилы. Позиция рассчитана на Stihl MS 361; обозначение модели сверяют на самой бензопиле.
• Тип привода. Здесь используется барабан со встроенной ведущей звездочкой. Его нельзя без проверки подменять барабаном под отдельный сменный венец.
• Параметры звездочки. Сопоставьте с прежней деталью шаг цепи, количество зубьев и профиль зацепления. Эти параметры должны соответствовать установленным шине и цепи.
• Посадку. Сравните диаметр отверстия, высоту барабана, положение привода масляного насоса и способ фиксации на валу.
• Состояние гарнитуры. Перед сборкой проверьте цепь и шину: установка нового барабана вместе с сильно изношенной цепью ухудшает правильность зацепления.

Установка и обслуживание

Для доступа к детали снимают крышку ведущей звездочки, шину и цепь, затем фиксирующие элементы с коленчатого вала. Цепной тормоз перед снятием барабана должен быть отпущен. Старый барабан и игольчатую обойму снимают вместе, после чего очищают посадочную поверхность и проверяют соседние детали сцепления, тормозную ленту и привод масляного насоса. Сепаратор перед монтажом смазывают подходящей для этого узла смазкой в соответствии с инструкцией производителя пилы.

После установки барабан проворачивают, чтобы он правильно вошел в зацепление с приводом масляного насоса, затем возвращают шайбу и стопорный элемент. До установки крышки проверяют свободное вращение без закусывания и чрезмерного люфта. После сборки цепь натягивают по инструкции бензопилы и контролируют ее ход вручную при остановленном двигателе.

Барабан BEST с ведущей звездочкой и сепаратором подходит для планового восстановления привода цепи Stihl MS 361, когда исходная деталь совпадает по исполнению и посадочным параметрам. Точное сравнение со снятым барабаном особенно важно, поскольку для этой модели встречаются разные варианты звездочек. Правильно подобранная деталь возвращает корректную передачу оборотов от сцепления к цепной гарнитуре и помогает избежать работы с поврежденной посадкой или изношенными зубьями.
